Spoina pachwinowa powstaje zwykle w złączach teowych lub narożnych i ma przekrój o kształcie zbliżonym do trójkąta wypełniającego naroże między łączonymi elementami. Określenie dwustronna oznacza, że taka spoina została wykonana po obu stronach złącza, czyli na dwóch krawędziach styku elementów. W praktyce zwiększa to nośność i sztywność połączenia oraz ogranicza ryzyko odkształceń, gdy projekt lub technologia tego wymaga.

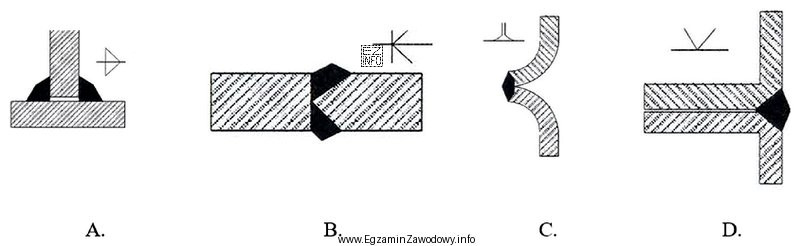

Dlatego prawidłowa odpowiedź to A – rysunek ten przedstawia spoinę pachwinową wykonaną z dwóch stron złącza. Kluczowe w rozpoznaniu jest sprawdzenie, czy widoczne są dwie spoiny pachwinowe (po jednej z każdej strony), a nie tylko jedna.
- B jest nieprawidłowe, ponieważ pokazuje spoinę wykonaną tylko z jednej strony albo inny wariant złącza, który nie spełnia warunku "dwustronności".
- C jest nieprawidłowe, gdyż przedstawia inny typ spoiny lub inne usytuowanie spoiny (np. jednostronne), przez co nie odpowiada opisowi "pachwinowa dwustronna".
- D jest nieprawidłowe, ponieważ nie przedstawia jednocześnie cech spoiny pachwinowej oraz wykonania jej po obu stronach złącza.
Wskazówka egzaminacyjna: w pytaniach o spoiny zawsze podkreśl w myślach dwa elementy: rodzaj spoiny (pachwinowa/czołowa) oraz liczbę stron (jednostronna/dwustronna). Dopiero potem dopasuj rysunek/oznaczenie.
