W zadaniach dotyczących elementów wykonywanych z blachy (np. płaszczy ochronnych) bardzo często sprawdzana jest umiejętność odczytu wymiarów z rysunku technicznego. "Średnica zewnętrzna" oznacza średnicę mierzona po zewnętrznej powierzchni elementu, a na rysunkach jest zwykle podawana jako wartość z symbolem średnicy (⌀) odnosząca się do zewnętrznego zarysu.

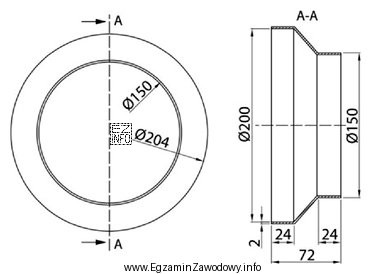

Odpowiedź "204 mm" jest poprawna, ponieważ odpowiada wymiarowi średnicy zewnętrznej wskazanemu na rysunku redukcji. W praktyce monter izolacji przemysłowych wykorzystuje taki wymiar m.in. do sprawdzenia, czy płaszcz ochronny (osłona z blachy) będzie pasował na dany odcinek i czy nie powstaną kolizje montażowe.
Pozostałe odpowiedzi są nieprawidłowe, bo typowo odnoszą się do innych informacji, które mogą występować na rysunku:
- wartości odpowiadające średnicy mniejszego końca redukcji lub innemu przekrojowi,
- wymiary długości albo promieni, które bywają zapisane podobnymi liczbami, ale bez właściwego oznaczenia,
- wymiary elementów pomocniczych (np. grubości, odsadzenia), które nie są średnicą zewnętrzną redukcji.
Wskazówka egzaminacyjna: zawsze najpierw znajdź symbol ⌀ oraz sprawdź, do którego obrysu odnosi się linia wymiarowa. Jeśli na redukcji są dwie średnice (większa i mniejsza), upewnij się, że pytanie dotyczy właśnie średnicy zewnętrznej wskazanej na rysunku, a nie średnicy po stronie przeciwnej.
