KWALIFIKACJA MEC9 - WRZESIEŃ 2014

PYTANIE NR 1.

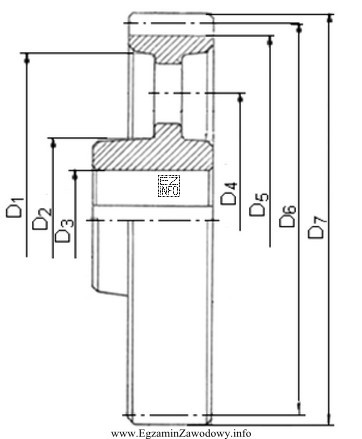

Średnicę podziałową przedstawionego na rysunku koła zębatego oznaczono symbolem
Ilustracja przedstawia techniczny rysunek koła zębatego, który jest częścią egzaminu zawodowego dla technika mechanika,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Średnica podziałowa koła zębatego to średnica okręgu podziałowego, po którym toczy się współpracujące koło (punktowo w modelu teoretycznym). Na rysunku należy wskazać symbol przypisany do tej średnicy, a nie do średnicy wierzchołkowej lub dna wrębu.
Poprawnym oznaczeniem jest D6.

Pełne wyjaśnienie:

Średnica podziałowa (średnica okręgu podziałowego) jest jedną z kluczowych wielkości geometrycznych koła zębatego. W ujęciu konstrukcyjnym to właśnie na okręgu podziałowym definiuje się podstawowe zależności uzębienia (m.in. powiązanie z modułem i liczbą zębów), a w ujęciu kinematycznym jest to okrąg, po którym "toczą się" współpracujące koła w modelu idealnym.

W zadaniu trzeba więc odczytać z rysunku technicznego, który wymiar odnosi się do okręgu podziałowego. Na typowym rysunku koła zębatego spotyka się kilka średnic, które są łatwe do pomylenia:

  • Średnica wierzchołkowa (związana z wierzchołkami zębów) – zwykle największa z pokazywanych średnic.
  • Średnica dna wrębu (związana z dnem przestrzeni międzyzębnej) – zwykle najmniejsza z głównych średnic.
  • Średnica podziałowa – pośrednia i najważniejsza dla współpracy kół.

Poprawna odpowiedź "D6" oznacza na rysunku właśnie średnicę podziałową. Odpowiedzi "D5", "D4" i "D7" są niepoprawne, ponieważ odnoszą się do innych średnic/oznaczeń występujących na tym samym rysunku (typowy błąd to automatyczne wybieranie największej lub najmniejszej wartości bez sprawdzenia, do jakiej linii odnosi się wymiar).

Wskazówka egzaminacyjna: zawsze śledź strzałki linii wymiarowych i punkt odniesienia wymiaru. Sama "wielkość" średnicy bywa myląca, bo na rysunkach mogą pojawić się dodatkowe średnice technologiczne lub pomocnicze.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Średnica podziałowa to średnica okręgu podziałowego koła zębatego, z którym wiąże się podstawowe zależności geometryczne uzębienia i współpraca kół w modelu teoretycznym. Na rysunku zwykle jest to jedna z głównych średnic, odróżniana od średnicy wierzchołkowej i średnicy dna wrębu.
Najpierw sprawdź, do jakiego okręgu prowadzą strzałki wymiaru. Średnica wierzchołkowa dotyczy okręgu przechodzącego przez wierzchołki zębów (często największa), a średnica podziałowa dotyczy okręgu "roboczego" współpracy (zwykle pośrednia). Nie zgaduj po rozmiarze — czytaj odniesienia.
To od średnicy podziałowej zależą podstawowe parametry współpracy kół, np. przełożenie i zgodność geometryczna pary kół. Błędne przyjęcie innej średnicy prowadzi do złego doboru odległości osi, nieprawidłowego zazębienia, hałasu i przyspieszonego zużycia.
Najczęściej mylone są: średnica podziałowa, średnica wierzchołkowa oraz średnica dna wrębu. Mechanizm błędu polega na tym, że na rysunku widoczne są podobne okręgi, a uczeń wybiera największy lub najmniejszy wymiar "na intuicję". Kluczowe jest śledzenie strzałek i podpisów.
Często bywa pośrednia, ale nie należy tego traktować jako reguły egzaminacyjnej. Na rysunkach mogą występować dodatkowe średnice pomocnicze lub technologiczne, które zaburzają intuicję "największa–najmniejsza–pośrednia". Poprawna identyfikacja wynika z odniesień wymiarowych, nie z samej wielkości.
Takie symbole w zadaniach zwykle oznaczają przypisane na rysunku oznaczenia poszczególnych średnic/wymiarów. Aby odpowiedzieć poprawnie, trzeba znaleźć, który z tych symboli jest wpisany przy średnicy okręgu podziałowego. Same symbole bez rysunku nie niosą znaczenia uniwersalnego.
Kontrola średnicy (lub parametrów z nią związanych) pojawia się przy odbiorze partii, pomiarach międzyoperacyjnych oraz przy analizie problemów z zazębieniem. W praktyce częściej kontroluje się parametry uzębienia metodami metrologicznymi, ale rozumienie, czym jest średnica podziałowa, pomaga interpretować wyniki i dokumentację.
Bo rysunek może zawierać kilka zbliżonych średnic (np. pomocnicze okręgi, średnice czopów, podtoczeń), a dodatkowo skala i układ rysunku potrafią zmylić. Egzamin sprawdza umiejętność czytania oznaczeń i odniesień wymiarowych, a nie "wyczucie", która średnica jest większa.
Typowe błędy to: pominięcie strzałek wymiarowych, odczytanie wymiaru z niewłaściwego okręgu, mylenie średnicy podziałowej z wierzchołkową oraz nieuwaga na legendę/oznaczenia. Pomaga nawyk: najpierw identyfikacja geometrii (który okrąg), potem dopiero wybór symbolu.
Ćwicz seriami: weź kilka rysunków kół zębatych i za każdym razem zaznacz: średnicę wierzchołkową, podziałową i dna wrębu oraz sprawdź, jak są opisane. Ucz się "po odniesieniach" (strzałki, linie wymiarowe, opisy), nie po domysłach. To najszybciej podnosi skuteczność na egzaminie.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Średnica podziałowa koła zębatego to średnica okręgu podziałowego, po którym toczy się współpracujące koło (punktowo w modelu teoretycznym)."

Materiały:

  • Podręczniki z rysunku technicznego maszynowego (dział: wymiarowanie i zasady oznaczeń)
  • Materiały dydaktyczne z budowy maszyn: przekładnie zębate i podstawy geometrii uzębienia
  • Zestawy ćwiczeń z czytania rysunków kół zębatych (rozpoznawanie średnic i modułu)
