Mikrometr do pomiaru głębokości otworów (mikrometr głębokościowy) służy do wyznaczania odległości w kierunku prostopadłym do powierzchni bazowej, np. głębokości otworu, rowka lub gniazda. Kluczową cechą jest to, że pomiar odbywa się od powierzchni odniesienia: przyrząd ma płaską podstawę (stopę), którą stabilnie opiera się o krawędź lub płaszczyznę detalu.
Drugi charakterystyczny element to pręt (trzpień) pomiarowy, który wysuwa się w dół (w głąb otworu) wraz z obrotem bębna. Odczyt realizuje się jak w klasycznym mikrometrze (skala na tulei i bębnie), ale funkcjonalnie jest to pomiar "wgłąb", a nie pomiar średnicy/grubości elementu.

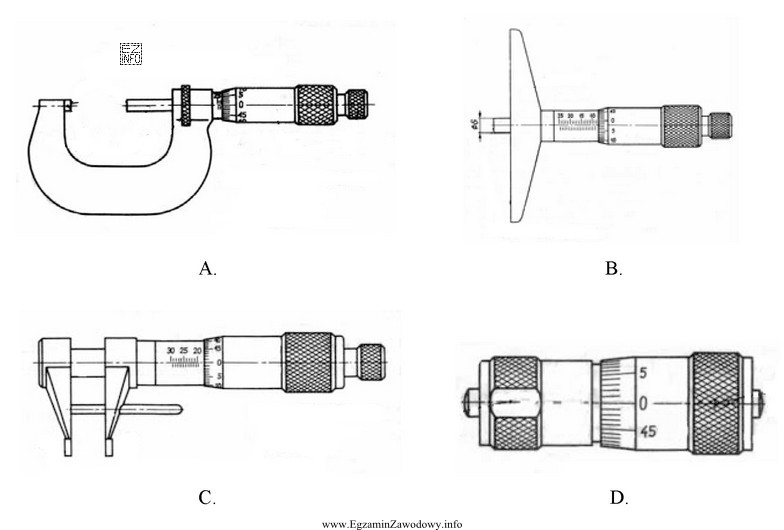

Dlatego poprawną odpowiedzią jest rysunek przedstawiający przyrząd z podstawą opieraną o detal i prętem wchodzącym w otwór. Pozostałe typowe pomyłki wynikają z mylenia odmian mikrometru:
- Mikrometr zewnętrzny ma charakterystyczną ramę w kształcie litery C i mierzy wymiar między kowadełkiem i wrzecionem (grubość/średnica).
- Mikrometr wewnętrzny jest przeznaczony do pomiaru średnic wewnętrznych (rozpieranie końcówek pomiarowych), a nie głębokości od powierzchni bazowej.
- Głębokościomierz suwmiarkowy także mierzy głębokość, ale ma inną budowę (suwak i wysuwany pręt), więc na rysunku wygląda inaczej niż mikrometr.
Na egzaminie warto szukać na rysunku dwóch elementów: płaskiej podstawy oraz elementu pomiarowego wysuwanego osiowo w głąb. To najszybszy sposób odróżnienia mikrometru głębokościowego od innych mikrometrów i przyrządów liniowych.
