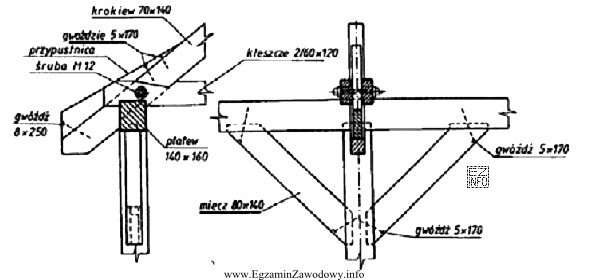

W pytaniu trzeba połączyć dwie umiejętności: odczytanie rysunku węzła oraz znajomość nazw elementów konstrukcyjnych. Śruby M12 są tu jedynie informacją o rodzaju łącznika – o poprawnej odpowiedzi decyduje przede wszystkim to, które dwa elementy są na rysunku faktycznie spięte śrubami.
Odpowiedź "kleszczy z krokwią" jest poprawna, ponieważ kleszcze (para elementów obejmujących/przewiązujących) pracują jako przewiązka przy krokwiach i w węźle są zwykle dociskane i skręcane z krokwią. Na rysunkach technicznych rozpoznaje się je jako elementy biegnące wzdłuż połaci, występujące parami po obu stronach krokwi i połączone łącznikami (np. śrubami).
Pozostałe odpowiedzi są błędne z typowych powodów interpretacyjnych:
- "przypustnicy z krokwią" – przypustnica nie jest standardowym, podstawowym elementem węzła więźby w tym ujęciu; wybór często wynika z niepewności terminologicznej lub skojarzenia z innymi detalami ciesielskimi.
- "kleszczy z płatwią" – płatew to element podpierający krokwie; na wielu schematach płatew styka się z krokwią, ale kleszcze nie muszą być z nią skręcane. Pomyłka bierze się z utożsamienia każdego "poziomego" elementu z płatwią.
- "mieczy z płatwią" – miecze (zastrzały) usztywniają układ i mają inne położenie oraz funkcję niż kleszcze; jeśli ktoś rozpoznaje tylko "skośny" element, może błędnie dopasować go do śrub widocznych w węźle.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi najpierw nazwij na rysunku elementy po ich położeniu i funkcji (krokiew – element połaciowy; płatew – podpora krokwi; kleszcze – przewiązka obejmująca krokiew; miecz – ukośne usztywnienie). Dopiero potem dopasuj, które z nich są połączone śrubami M12.
