PYTANIE NR 27.

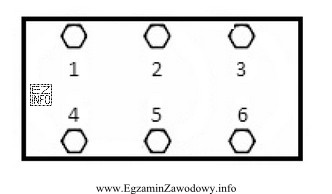

Śruby w płycie, jak na przedstawionym rysunku, należy dokręcać w następującej kolejności:
Ilustracja przedstawia schematyczny rysunek techniczny, który najprawdopodobniej jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna sekwencja dokręcania w płycie z 6 śrubami powinna zapewnić równomierny docisk.
Stosuje się zasadę: najpierw śruby środkowe, potem przechodzenie na zewnątrz naprzemiennie między rzędami, aby ograniczyć odkształcenia i nierówne naprężenia.

Pełne wyjaśnienie:

W połączeniach śrubowych płyt (zwłaszcza gdy ważna jest płaskość lub szczelność) kluczowe jest uzyskanie równomiernego docisku. Jeśli śruby dokręca się "po kolei" wzdłuż jednego boku, w materiale powstają lokalne przeciążenia i gradienty naprężeń. Skutkiem mogą być: falowanie płyty, przekoszenie elementu, a w złączach z uszczelnieniem także nieszczelność.

Dlatego stosuje się praktyczną regułę montażową: zaczynaj od środka i przechodź na zewnątrz, możliwie krzyżowo/naprzemiennie. W układzie 2×3 (dwa rzędy po trzy śruby) najpierw dokręca się śruby centralne, bo to one "ustawiają" docisk w centrum. Następnie przechodzi się do śrub bardziej skrajnych, przeplatając rzędy tak, aby obciążenie rozkładało się symetrycznie.

Odpowiedź "2,5,4,1,3,6" realizuje tę zasadę: start od środka (2 i 5), potem stopniowe "rozsuwanie" strefy docisku na boki i utrzymanie symetrii między górnym a dolnym rzędem. To ogranicza ryzyko wygięcia płyty i zapewnia bardziej jednorodny rozkład sił.

Pozostałe sekwencje są typowymi błędami:

  • "1,2,3,4,5,6" oraz "1,2,3,6,5,4" zaczynają od krawędzi i prowadzą dokręcanie liniowo, co sprzyja ściąganiu płyty na jedną stronę.
  • "1,4,2,5,3,6" co prawda przeplata rzędy, ale nadal startuje od narożnika/krawędzi, zamiast najpierw ustabilizować docisk w środku.

W praktyce dokręcanie często wykonuje się w kilku przebiegach momentu (np. wstępne dociągnięcie, pośrednie i końcowe), zachowując tę samą sekwencję w każdym przebiegu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To metoda montażu, w której najpierw dokręca się śruby położone najbliżej środka elementu, a dopiero potem kolejne, coraz bardziej skrajne. Celem jest równomierne "ułożenie" płyty i ograniczenie odkształceń oraz nierównych naprężeń.
Dokręcanie liniowe zwykle dociąża jedną stronę szybciej niż drugą, przez co płyta może się lokalnie wygiąć lub "ściągnąć". Powoduje to nierówny docisk, a w połączeniach z uszczelnieniem zwiększa ryzyko nieszczelności i konieczności ponownego dokręcania.
W prostokątnej płycie z 6 śrubami w dwóch rzędach po trzy, za środkowe uznaje się te znajdujące się w kolumnie centralnej (po jednej w każdym rzędzie). To one najszybciej stabilizują docisk w centrum łączonych elementów.
Polega na przechodzeniu między śrubami tak, aby obciążenie rozkładało się możliwie symetrycznie (np. góra–dół, lewa–prawa), zamiast dokręcać sąsiadujące śruby w jednym kierunku. Zmniejsza to ryzyko przekoszenia i falowania elementu.
Jest krytyczna, gdy montujesz elementy wymagające płaskości i równego docisku, np. pokrywy, płyty dociskowe, obudowy oraz połączenia z uszczelką. W takich przypadkach zła sekwencja może dać nieszczelność mimo poprawnego momentu końcowego.
Kolejność bardzo pomaga, ale nie zastępuje kontroli siły dokręcenia. Bez klucza dynamometrycznego łatwiej o niedokręcenie lub przeciągnięcie gwintu. Jeśli egzamin lub praktyka tego wymaga, warto ćwiczyć dokręcanie w przebiegach i kontrolę momentu.
Najczęstsze skutki to: nierówny docisk, odkształcenie płyty, przekoszenie elementów, szybsze luzowanie się części śrub oraz (przy uszczelnieniach) wycieki. Często prowadzi to też do konieczności ponownego dokręcania w poprawnym wzorcu.
Pomaga reguła: najpierw środek (dwie śruby w kolumnie centralnej), potem na zewnątrz i naprzemiennie między rzędami. Nie ucz się "na pamięć liczb", tylko rozumiej cel: symetria docisku i minimalizacja odkształceń.
Najczęściej tak, gdy układ jest symetryczny i zależy Ci na równomiernym docisku. Jednak szczegóły mogą zależeć od konstrukcji, liczby śrub, rodzaju uszczelnienia i instrukcji producenta. Na egzaminie zwykle obowiązuje uniwersalna zasada "od środka na zewnątrz".
Częsty błąd to wybór sekwencji rosnącej, bo wygląda "logicznie". Inny to start od narożnika, bo kojarzy się z mocowaniem wstępnym. Uczniowie mylą też numerację pozycji na rysunku z instrukcją kolejności, choć to tylko oznaczenia śrub.
