KWALIFIKACJA ELM6 - STYCZEŃ 2021

PYTANIE NR 33.

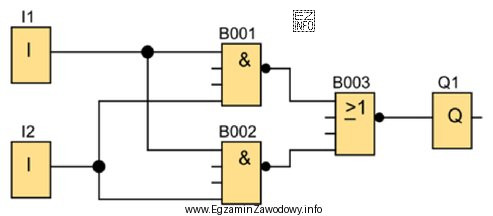

Które stany logiczne zadane na wejścia I1 i I2 spowodują uzyskanie na wyjściu Q1 logicznej 1.
Ilustracja przedstawia schemat logiczny związany z kwalifikacją zawodową TECHNIK MECHATRONIK, kwalifikacja E19.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyjście Q1 ma stan 1 tylko wtedy, gdy spełnione są jednocześnie oba warunki na wejściach.
W typowej funkcji AND (koniunkcji) pojedyncze "0" na I1 lub I2 zeruje wynik, więc jedyną kombinacją dającą Q1=1 jest I1=1 oraz I2=1.

Pełne wyjaśnienie:

W układach sterowania i logice cyfrowej bardzo często spotyka się funkcję AND (koniunkcję): wyjście przyjmuje stan 1 wyłącznie wtedy, gdy wszystkie wejścia mają stan 1 jednocześnie. To odpowiada sytuacji "warunek A i warunek B muszą być spełnione".

Dla dwóch wejść I1 i I2 tablica prawdy AND ma cztery możliwe kombinacje:

  • I1=0, I2=0 → Q1=0
  • I1=0, I2=1 → Q1=0
  • I1=1, I2=0 → Q1=0
  • I1=1, I2=1 → Q1=1

Dlatego poprawna odpowiedź to I1=1 i I2=1.

Dlaczego pozostałe odpowiedzi są błędne?

  • I1=0, I2=1: w AND obecność zera na dowolnym wejściu powoduje 0 na wyjściu, więc Q1 nie osiągnie 1.
  • I1=1, I2=0: analogicznie, zero na I2 wymusza Q1=0.
  • I1=0, I2=0: oba wejścia są w stanie 0, więc wynik musi być 0.

W praktyce mechatronicznej taki warunek bywa używany np. do zezwolenia na ruch tylko wtedy, gdy jest aktywne potwierdzenie bezpieczeństwa oraz sygnał startu. Na egzaminie warto zawsze rozpoznać, czy analizowana funkcja to AND, OR, XOR lub czy występuje negacja (NOT), bo to najczęstsze źródło pomyłek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Bramka AND (koniunkcja) daje na wyjściu stan 1 tylko wtedy, gdy wszystkie jej wejścia mają stan 1 jednocześnie. Jeśli choć jedno wejście ma 0, to wynik na wyjściu będzie 0. To model logiczny sytuacji "warunek A i warunek B".
Dla wejść I1 i I2 są 4 kombinacje: 00→0, 01→0, 10→0, 11→1. W praktyce oznacza to, że tylko para dwóch jedynek daje na wyjściu jedynkę. Pozostałe trzy przypadki zawsze kończą się zerem.
AND reprezentuje wymóg spełnienia wszystkich warunków naraz. Jeśli jeden z warunków jest fałszywy (0), to cała koniunkcja jest fałszywa. W automatyce to intuicyjnie działa jak "dwa styki w szeregu": przerwanie jednego (0) przerywa cały obwód logiczny.
Najprościej porównać, kiedy wyjście ma 1: w AND tylko dla 11, a w OR dla 01, 10 i 11. Jeśli w treści/rysunku widać logikę "wystarczy jeden sygnał", to zwykle OR. Jeśli "muszą być oba", to AND.
Tak, idea jest taka sama: wynik jest 1 (TRUE), gdy oba argumenty są TRUE. Różnica bywa tylko w zapisie (np. stykowo w LD, blokowo w FBD, instrukcją w ST). Zawsze warto sprowadzić problem do tablicy prawdy.
Najczęstsze pomyłki to: mylenie AND z OR, przeoczenie negacji (NOT) na wejściu/wyjściu, oraz wybór odpowiedzi "na pamięć" bez sprawdzenia wszystkich 4 kombinacji. Pomaga szybkie wypisanie 00, 01, 10, 11 i zaznaczenie wyniku.
Zwykle 0 oznacza brak sygnału (np. brak napięcia na wejściu, FALSE, stan nieaktywny), a 1 obecność sygnału (napięcie, TRUE, stan aktywny). Dokładne poziomy napięć zależą od techniki (np. 24 V DC w automatyce), ale w zadaniach egzaminacyjnych liczy się sens binarny.
Gdy wymagane są dwa niezależne potwierdzenia, np. czujnik obecności detalu i sygnał zezwolenia z nadrzędnego sterowania, albo osłona zamknięta i przycisk START. Taki warunek ogranicza ryzyko niezamierzonego uruchomienia i porządkuje sekwencję pracy.
Tak, np. w bramce XOR (dla 10 i 01) albo w logice z negacją jednego wejścia (np. I1 AND NOT I2). Dlatego w zadaniach z obrazkiem/schematem trzeba upewnić się, jaka funkcja jest realizowana, a nie zakładać jej z góry.
Najkrótsza metoda to przypomnienie tablicy prawdy danej funkcji lub jej intuicyjny odpowiednik (szeregowo = AND, równolegle = OR). Gdy nie masz pewności, wypisz cztery kombinacje wejść i oceń wynik dla każdej; to minimalizuje ryzyko "strzału".
