W instalacji solarnej sterownik (często nazywany regulatorem) odpowiada za pracę automatyki: porównuje temperatury z czujników, steruje pompą obiegową i realizuje funkcje zabezpieczające (np. przed przegrzaniem lub zamarzaniem – zależnie od rozwiązania). W zadaniach egzaminacyjnych tego typu wiedza jest sprawdzana przez identyfikację elementu na schemacie i odczyt jego oznaczenia.

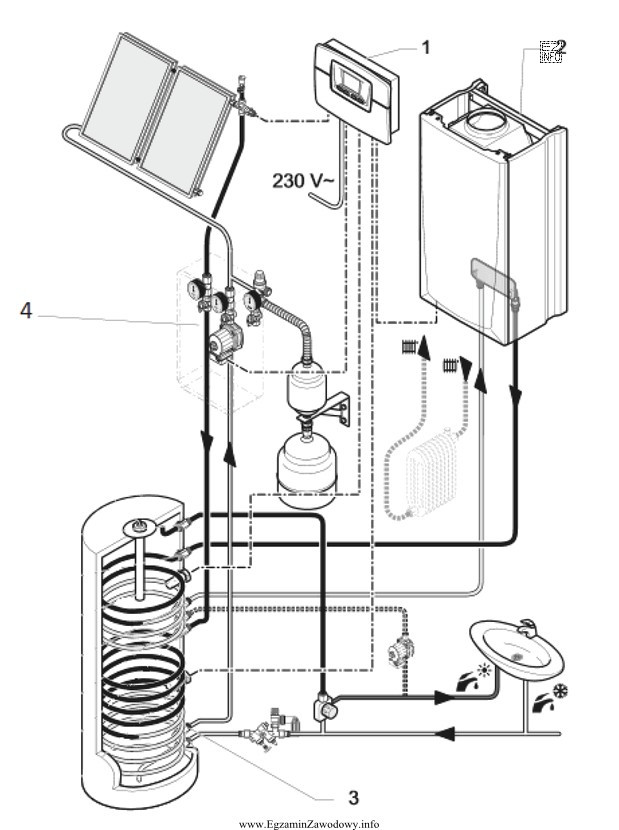

W tym pytaniu należy wskazać numer, którym na załączonym rysunku oznaczono sterownik instalacji solarnej. Zgodnie z oznaczeniami na ilustracji sterownik ma numer 1, dlatego jest to odpowiedź poprawna.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 2 – oznacza inny element układu niż sterownik (np. element wykonawczy lub część hydrauliki), więc nie spełnia definicji sterownika/regulatora.
- 3 – odnosi się do innego podzespołu; samo występowanie w instalacji nie oznacza funkcji sterowania pracą automatyki.
- 4 – również dotyczy elementu innego typu (np. czujnika, zaworu, zasobnika); nie jest urządzeniem realizującym logikę sterowania.
Wskazówka egzaminacyjna: gdy pytanie brzmi "jest oznaczony numerem", zawsze pracuj z rysunkiem: znajdź element po funkcji (sterownik = "mózg" układu, zwykle z wyświetlaczem/klawiaturą lub opisem regulatora), a dopiero potem odczytaj przypisany numer. Unikniesz pomylenia z pompą lub czujnikami, które są równie często prezentowane na schematach.
