KWALIFIKACJA INF8 - CZERWIEC 2017

PYTANIE NR 14.

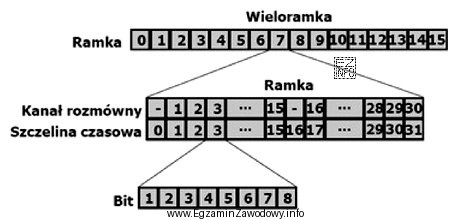

Struktura ramki którego systemu jest przedstawiona na rysunku?
Ilustracja przedstawia strukturę ramki systemu telekomunikacyjnego PCM 30/32, co jest związane z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "PCM 30/32" wskazuje na ramkę z 32 szczelinami czasowymi, z czego 30 przeznacza się na kanały użytkowe, a pozostałe szczeliny pełnią funkcje związane z synchronizacją i/lub sygnalizacją. Rozpoznanie odbywa się po układzie pól widocznych na rysunku ramki.

Pełne wyjaśnienie:

W systemach teletransmisji opartych o multipleksację z podziałem czasu (TDM) ramka jest cykliczną strukturą dzieloną na szczeliny czasowe. Każda szczelina może przenosić określony kanał informacji (np. kanał rozmówny lub dane) albo informację pomocniczą potrzebną do działania całego systemu (np. synchronizację czy sygnalizację).

Odpowiedź "PCM 30/32" oznacza typową sytuację, w której w ramach jednej ramki występuje 32 szczeliny, natomiast 30 z nich jest wykorzystywanych jako kanały użytkowe. Pozostałe szczeliny są zarezerwowane na funkcje systemowe (np. elementy wyrównania/synchronizacji oraz sygnalizację – zależnie od wariantu i sposobu realizacji sygnalizacji).

Dlaczego pozostałe propozycje są błędne?

  • "PCM 30" jest nieprecyzyjne w kontekście rysunku ramki, bo nie podaje liczby wszystkich szczelin. Na schematach ramek kluczowa jest zarówno liczba kanałów użytkowych, jak i liczba pól w całej ramce.
  • "PCM 24" oraz "PCM 24/32" nie pasują do ramki, w której rozpoznaje się wariant z 30 kanałami użytkowymi; liczba 24 jest charakterystyczna dla innego podejścia do organizacji kanałów i nie odpowiada układowi typowemu dla ramki 30/32.

Wskazówka egzaminacyjna: przy takich zadaniach najpierw policz/rozpoznaj łączną liczbę szczelin w ramce, a dopiero potem ustal, ile z nich jest użytkowych. To ogranicza pomyłki wynikające z podobieństwa nazw odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Ramka w PCM to powtarzalna struktura czasowa podzielona na szczeliny, w których przenosi się kolejne próbki sygnału lub dane. Dzięki ramkowaniu odbiornik wie, gdzie zaczyna się i kończy cykl oraz jak przypisać szczeliny do kanałów.
Rozpoznanie polega na identyfikacji liczby szczelin czasowych w ramce (łącznie 32) oraz tego, że tylko 30 jest przeznaczonych na kanały użytkowe. Pozostałe szczeliny pełnią role systemowe (np. synchronizacja lub sygnalizacja), co zwykle jest pokazane osobnymi polami.
Część szczelin rezerwuje się na informacje potrzebne do poprawnej pracy transmisji: synchronizację, sygnalizację, zarządzanie ramką. Bez tych pól odbiornik mógłby gubić granice ramek albo nie miałby informacji sterujących zestawianiem i kontrolą kanałów.
Najczęściej spotkasz funkcje związane z ramkowaniem (wyrównanie/synchronizacja), sygnalizacją oraz informacjami serwisowymi. Konkretne przypisanie zależy od wariantu systemu i sposobu realizacji sygnalizacji, ale idea jest stała: nie wszystkie pola przenoszą dane użytkownika.
W praktyce INF.7 jest silnie związane z sieciami komputerowymi i systemami operacyjnymi, ale podstawy teletransmisji mogą się pojawiać w zadaniach przekrojowych. Warto rozumieć pojęcia: ramka, szczelina czasowa i multipleksacja, bo pomagają w interpretacji schematów.
Najpierw ustal, ile jest wszystkich szczelin w ramce (to zwykle widać na schemacie), a dopiero potem policz/rozpoznaj liczbę kanałów użytkowych. Odpowiedź bez "/32" bywa zbyt ogólna, jeśli pytanie dotyczy konkretnej struktury ramki.
Najczęstsze błędy to: mylenie liczby kanałów użytkowych z liczbą wszystkich szczelin, nieuwzględnianie pól synchronizacji/sygnalizacji oraz zgadywanie po samych liczbach w nazwie. Pomaga zasada: "najpierw struktura ramki, potem nazwa systemu".
Synchronizacja pozwala odbiornikowi poprawnie wyznaczyć początek ramki i przypisać kolejne szczeliny do właściwych kanałów. Bez stabilnego ramkowania dane byłyby "przesunięte", co prowadzi do błędów w dekodowaniu i utraty informacji.
TDM spotyka się w systemach teletransmisyjnych i w niektórych rozwiązaniach operatorskich, gdzie wiele kanałów jest przenoszonych jednym łączem w uporządkowanym podziale czasowym. Dla technika teleinformatyka to przydatne tło do rozumienia infrastruktury transmisyjnej.
Ćwicz na kilku schematach: policz liczbę szczelin, zaznacz pola specjalne i nazwij je funkcjonalnie (użytkowe vs systemowe). Potem dopiero dopasuj do nazwy systemu. Dobre są krótkie notatki z definicjami: ramka, szczelina, sygnalizacja, synchronizacja.
info

To pytanie poprawnie rozwiązuje 42% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że odpowiedź "PCM 30/32" wskazuje na ramkę z 32 szczelinami czasowymi, z czego 30 przeznacza się na kanały użytkowe, a pozostałe szczeliny pełnią funkcje związane z synchronizacją i/lub sygnalizacją.

Źródła:

  • ITU-T Recommendation G.704: "Synchronous frame structures used at 1544, 6312, 2048, 8448 and 44736 kbit/s hierarchical levels", ITU-T (International Telecommunication Union), wydanie wskazane w dokumencie
  • ITU-T Recommendation G.703: "Physical/electrical characteristics of hierarchical digital interfaces", ITU-T (International Telecommunication Union), wydanie wskazane w dokumencie

Materiały:

  • Materiały dydaktyczne z telekomunikacji cyfrowej (TDM, ramkowanie, sygnalizacja)
  • Zalecenia ITU-T dotyczące interfejsów i struktury ramek w teletransmisji
  • Zadania treningowe z rozpoznawania ramek i kanałów w systemach transmisyjnych
