KWALIFIKACJA GIW2 - CZERWIEC 2018


PYTANIE NR 7.

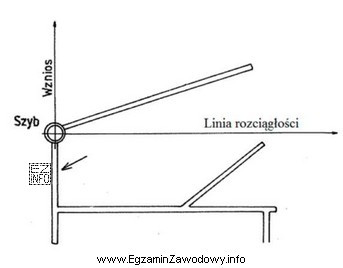

Strzałka na rysunku udostępnienia pokładu węgla wskazuje
Ilustracja przedstawia schematyczny rysunek związany z górnictwem podziemnym, a konkretnie z udostępnianiem pokładu węgla.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przecznica to wyrobisko korytarzowe wykonywane poprzecznie (względem głównych wyrobisk/rejonu), najczęściej w celu połączenia dwóch wyrobisk równoległych lub wykonania rozcinki. Na schemacie udostępnienia pokładu strzałka wskazuje właśnie takie poprzeczne połączenie, a nie przekop, pochylnie ani chodnik wzdłużny.

Pełne wyjaśnienie:

Na schematach udostępnienia pokładu węgla rozróżnia się kilka typowych wyrobisk korytarzowych. Poprawna odpowiedź "przecznicę" oznacza wyrobisko prowadzone poprzecznie w stosunku do podstawowego układu wyrobisk w rejonie oraz wykorzystywane m.in. do połączeń i rozcinki (organizacji pola eksploatacyjnego).

Dlaczego pozostałe odpowiedzi nie pasują do tej funkcji na schemacie:

  • "przekop" – to wyrobisko o innej roli: zasadniczo służy do udostępnienia/połączenia na większą skalę i często wiąże się z przecinaniem warstw (a nie tylko lokalnym poprzecznym połączeniem w obrębie układu wyrobisk). Na typowym schemacie przekop nie jest rysowany jako krótkie, poprzeczne spięcie dwóch wyrobisk w obrębie jednego poziomu/rejonu.
  • "pochylnię" – rozpoznaje się po tym, że jest wyrobiskiem pochyłym, czyli prowadzącym ruch (transport/dostęp) między różnymi wysokościami lub poziomami. Jeżeli strzałka wskazuje element pełniący rolę poprzecznego połączenia w obrębie tego samego układu, nie jest to pochylnia.
  • "chodnik" – termin ogólny na wyrobisko korytarzowe, ale na schematach udostępnienia często chodzi o chodniki prowadzone wzdłuż (np. przyścienne, podścienne, nadścienne) i stanowiące podstawowe ciągi komunikacyjne/transportowe. Jeżeli oznaczony element jest wyrobiskiem wykonanym poprzecznie jako łącznik, właściwszą, precyzyjną nazwą jest "przecznica".

Wskazówka egzaminacyjna: przy zadaniach "strzałka na rysunku wskazuje…" najpierw oceń funkcję i relację elementu do pozostałych wyrobisk (czy jest łącznikiem poprzecznym, wyrobiskiem pochyłym, czy głównym ciągiem wzdłużnym), a dopiero potem dobierz nazwę.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przecznica w górnictwie podziemnym?
Przecznica to wyrobisko korytarzowe wykonywane poprzecznie w układzie wyrobisk, najczęściej jako łącznik między wyrobiskami równoległymi lub element rozcinki pola. W praktyce ułatwia organizację robót, komunikację i prowadzenie sieci (np. wentylacyjnych).
Jak odróżnić przecznicę od chodnika na schemacie udostępnienia pokładu?
Najprościej patrzeć na funkcję i kierunek: chodnik zwykle stanowi dłuższy, "wzdłużny" ciąg w rejonie (np. wzdłuż pokładu), a przecznica jest poprzecznym połączeniem między wyrobiskami. Jeśli element jest krótkim łącznikiem między dwiema liniami, częściej będzie przecznicą.
Dlaczego pochylnia to nie to samo co przecznica?
Pochylnia jest wyrobiskiem pochyłym, czyli prowadzonym pod kątem, aby połączyć miejsca o różnych wysokościach (np. poziomy, warstwy). Przecznica jest wyrobiskiem korytarzowym pełniącym rolę poprzecznego łącznika w układzie wyrobisk; sama nazwa nie oznacza zmiany wysokości.
Co to jest przekop i czym różni się od przecznicy?
Przekop to wyrobisko wykonywane w celu udostępnienia i połączenia, często związane z przecinaniem warstw geologicznych i realizacją zasadniczych połączeń w kopalni. Przecznica zwykle ma bardziej lokalny charakter: jest poprzecznym łącznikiem w obrębie układu wyrobisk w rejonie/polu.
Jakie są typowe zastosowania przecznicy w kopalni węgla?
Przecznice stosuje się m.in. do: połączenia dwóch wyrobisk równoległych, wykonania rozcinki pola, usprawnienia komunikacji oraz prowadzenia instalacji. Mogą też wspierać organizację przewietrzania w rejonie, bo tworzą dodatkowe połączenia w sieci wyrobisk.
Jakie błędy najczęściej robią zdający w pytaniach "strzałka na rysunku wskazuje"?
Najczęstsze błędy to: wybór najbardziej znanego słowa ("chodnik") bez analizy funkcji, mylenie przekopu z przecznicą przez podobne brzmienie, oraz ignorowanie kontekstu (czy element jest łącznikiem, czy wyrobiskiem pochyłym). Pomaga zasada: najpierw funkcja, potem nazwa.
Jakie cechy na rysunku mogą sugerować, że to przecznica?
Na schemacie przecznica często wygląda jak poprzeczny łącznik między dwoma wyrobiskami biegnącymi równolegle. Zwykle nie jest zaznaczana jako długi główny ciąg ani jako element łączący różne poziomy wysokości. Kluczowa jest relacja: "spina" dwa ciągi.
Czy nazwy wyrobisk mogą się różnić w zależności od kopalni lub dokumentacji?
W praktyce mogą pojawiać się lokalne określenia lub skróty, ale na egzaminie liczy się standardowe nazewnictwo używane w nauczaniu zawodu. Dlatego warto uczyć się definicji i rozpoznawania funkcji wyrobisk, a nie tylko zapamiętywać pojedyncze podpisy z jednego rysunku.
Kiedy na schemacie bardziej pasuje odpowiedź "pochylnia" niż "przecznica"?
Gdy element na rysunku wyraźnie pełni rolę połączenia między miejscami o różnych wysokościach lub poziomach (np. jest oznaczony jako połączenie "w górę/w dół", ma charakter transportowy między poziomami). Jeśli element jest jedynie poprzecznym łącznikiem w obrębie układu, to zwykle przecznica.
Jak przygotować się do rozpoznawania wyrobisk na schematach udostępnienia pokładów?
Ćwicz na wielu schematach: najpierw opisuj funkcję elementu (łącznik, ciąg główny, połączenie poziomów), potem dopasuj nazwę. Twórz własne fiszki z definicjami: chodnik, przecznica, przekop, pochylnia. Na egzaminie poświęć kilka sekund na "mapę zależności" między wyrobiskami.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Przecznica to wyrobisko korytarzowe wykonywane poprzecznie (względem głównych wyrobisk/rejonu), najczęściej w celu połączenia dwóch wyrobisk równoległych lub wykonania rozcinki."

Materiały:

  • Materiały dydaktyczne do kwalifikacji GIW.2 dotyczące udostępnienia i rozcinki pokładów
  • Podręcznik/opracowanie z podstaw górnictwa podziemnego (rozdziały o wyrobiskach i udostępnieniu)
  • Zestawy rysunków i schematów udostępnienia pokładów do ćwiczeń rozpoznawania wyrobisk
