Manometr jest przyrządem służącym do pomiaru ciśnienia (np. w instalacjach pneumatycznych i hydraulicznych). Na schematach technicznych oraz w dokumentacji maszyn i urządzeń spotyka się ustandaryzowane lub przyjęte branżowo symbole graficzne, które pozwalają szybko rozpoznać element bez opisu słownego.

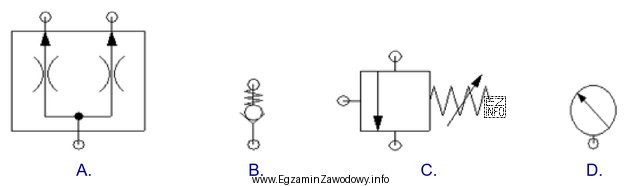

W praktyce manometr jest najczęściej przedstawiany jako wskaźnik tarczowy: symbol przyrządu w postaci okręgu (tarcza) z elementem wskazującym (igła/wskazówka) oraz z oznaczeniem przyłączenia do przewodu/instalacji. W zadaniu należy więc wybrać tę literę, pod którą znajduje się rysunek odpowiadający symbolowi przyrządu do pomiaru ciśnienia.
Pozostałe rysunki bywają mylone z manometrem, ponieważ również przedstawiają aparaturę pomiarową lub elementy instalacji, ale nie spełniają kluczowej cechy: nie wskazują jednoznacznie na wskaźnik ciśnienia. Typowe błędy to wybór symbolu innego miernika (np. temperatury) albo symbolu elementu wykonawczego/sterującego, co wynika z podobieństwa kształtów (często okrągłych) oraz z używania różnych konwencji oznaczeń w zależności od branży i normy.
Na egzaminie warto zastosować prostą procedurę:
- najpierw ustalić, jaką wielkość mierzy przyrząd (tu: ciśnienie),
- potem szukać cech symbolu typowych dla przyrządu wskaźnikowego (tarcza + wskazówka),
- na końcu sprawdzić, czy rysunek pokazuje podłączenie do układu (powiązanie z przewodem/instalacją).
Dzięki temu ogranicza się ryzyko pomyłki wynikającej z samego podobieństwa graficznego symboli.
