W schematach elektrycznych (i automatyki) czujniki zbliżeniowe mogą mieć podobną "ogólną" formę symbolu, ale kluczowe są cechy odróżniające, które wskazują zasadę działania. Czujnik indukcyjny służy do wykrywania obiektów metalowych, wykorzystując zmiany w polu elektromagnetycznym wytwarzanym przez przetwornik w czujniku. Dlatego w oznaczeniach graficznych dąży się do tego, aby odróżnić go od czujników działających na innych zasadach.

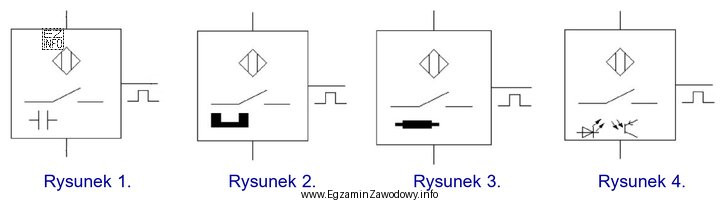

Dlaczego poprawna jest odpowiedź "rysunku 3"?
Na rysunku 3 znajduje się symbol odpowiadający czujnikowi indukcyjnemu stosowanemu na schematach: wskazuje on czujnik zbliżeniowy przeznaczony do detekcji metalu (a nie np. zmian pojemności, światła czy pola magnetycznego stałego). Rozpoznanie opiera się na znajomości konwencji symboli i skojarzeniu ich z zasadą działania czujnika.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Rysunek 1 – przedstawia inny typ czujnika lub inny element automatyki. Typowy błąd to utożsamienie każdego "czujnika zbliżeniowego" z indukcyjnym bez sprawdzenia wyróżników symbolu.
- Rysunek 2 – odpowiada symbolowi czujnika działającego na odmiennej zasadzie (np. pojemnościowej lub optycznej). Pomyłka wynika często z podobieństwa graficznego i braku analizy, co czujnik ma wykrywać.
- Rysunek 4 – również nie przedstawia oznaczenia indukcyjnego czujnika zbliżeniowego; może reprezentować czujnik specjalny albo inny element toru sygnałowego. Częsty mechanizm błędu to wybór "najbardziej złożonego" symbolu, bo wydaje się bardziej "techniczny".
Wskazówka egzaminacyjna: gdy masz do wyboru kilka symboli czujników, spróbuj najpierw powiązać symbol z zastosowaniem: indukcyjny = metal, pojemnościowy = także niemetale, optyczny = wiązka światła, magnetyczny = pole magnesu. Następnie dopiero dopasuj to do rysunku.
