KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 3)



PYTANIE NR 16.

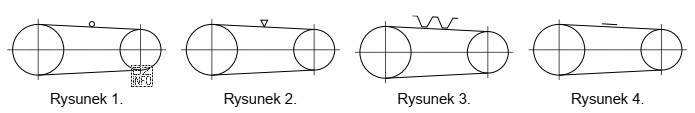

Symbol graficzny przekładni z pasem klinowym, który należy umieścić na schemacie mechanicznym, przedstawiono na
Ilustracja przedstawia cztery schematyczne rysunki cylindrycznych obiektów, które mogą być elementami mechanicznymi, takimi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol przekładni z pasem klinowym rozpoznaje się po graficznym oznaczeniu pasa współpracującego z kołami pasowymi w układzie typowym dla pasa klinowego.
Poprawna jest odpowiedź "rysunku 2.", bo tylko ten rysunek przedstawia właściwy symbol napędu pasowego z pasem klinowym, a pozostałe odpowiadają innym rozwiązaniom.

Pełne wyjaśnienie:

W schematach mechanicznych rodzaj przekładni/napędu identyfikuje się po symbolu graficznym, a nie po opisie słownym. Dla przekładni z pasem klinowym kluczowe jest rozpoznanie, że elementem przenoszącym napęd jest pas klinowy współpracujący z kołami pasowymi. Taki symbol przedstawia nie tylko fakt istnienia dwóch kół, ale również cechę odróżniającą pas klinowy od innych rozwiązań (np. innych typów pasów lub innych rodzajów przekładni).

Odpowiedź "rysunku 2." jest poprawna, ponieważ wskazuje rysunek, na którym pokazano symbol odpowiadający napędowi pasowemu z pasem klinowym. W praktyce egzaminacyjnej chodzi o umiejętność szybkiego dopasowania symbolu do właściwego elementu w dokumentacji: technik mechatronik spotyka takie oznaczenia w schematach zespołów napędowych maszyn, modułów transportu czy układów przeniesienia mocy.

  • Odpowiedź "rysunku 1." jest błędna, gdyż przedstawia symbol innego rodzaju połączenia/przekładni niż pas klinowy lub nie zawiera cech typowych dla pasa klinowego.
  • Odpowiedź "rysunku 3." jest błędna, ponieważ odpowiada innemu typowi napędu (albo innemu sposobowi przedstawienia, który nie jest symbolem pasa klinowego w schemacie mechanicznym).
  • Odpowiedź "rysunku 4." jest błędna z analogicznego powodu: mimo możliwego podobieństwa (np. obecność kół/elementów obrotowych) nie reprezentuje właściwego symbolu przekładni z pasem klinowym.

Wskazówka do nauki: ćwicz rozpoznawanie symboli przez porównywanie cech wyróżniających (rodzaj elementu przenoszącego napęd: pas/łańcuch/zęby/wał) i nie opieraj decyzji wyłącznie na pierwszym wrażeniu "to wygląda jak dwa koła". Na egzaminie poświęć kilka sekund na porównanie wszystkich wariantów rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przekładnia z pasem klinowym?
To układ przeniesienia napędu, w którym moment obrotowy jest przekazywany z jednego koła pasowego na drugie za pomocą pasa klinowego. Pas pracuje w rowku o kształcie klina, co zwiększa tarcie i ogranicza poślizg w porównaniu do niektórych innych pasów.
Jak rozpoznać na schemacie mechanicznym symbol pasa klinowego?
Rozpoznanie polega na znalezieniu symbolu napędu pasowego z cechą odróżniającą pas klinowy (w praktyce: sposób narysowania pasa/rowków kół). Na egzaminie porównaj wszystkie rysunki i szukaj oznaczenia, które jednoznacznie wskazuje na pas klinowy, nie tylko "dwa koła".
Dlaczego pas klinowy jest często stosowany w napędach maszyn?
Bo pozwala przenosić moment w sposób stosunkowo cichy, elastyczny i ekonomiczny, a kształt klina poprawia "wgryzanie się" w koło pasowe, co zwykle zwiększa zdolność przenoszenia obciążenia. Dodatkowo pas może częściowo tłumić drgania i udary w układzie.
Jakie elementy tworzą napęd z pasem klinowym?
Typowo są to: dwa koła pasowe (napędzające i napędzane), pas klinowy oraz często elementy pomocnicze, np. napinacz lub rolka prowadząca. W dokumentacji technicznej te elementy mogą być pokazane symbolicznie, a nie w postaci rysunku wykonawczego.
Czym różni się pas klinowy od pasa płaskiego?
Różnica dotyczy kształtu przekroju i sposobu współpracy z kołem. Pas klinowy pracuje w rowku i wykorzystuje efekt klina, co zwykle daje większą przyczepność. Pas płaski opiera się głównie na tarciu na powierzchni koła. Na schematach mogą mieć różne symbole, dlatego warto uczyć się cech wyróżniających.
Czy na egzaminie można pomylić symbol pasa klinowego z łańcuchem?
Tak, szczególnie gdy zdający kieruje się tylko ogólną ideą "przeniesienia napędu między kołami". Łańcuch zwykle ma inne oznaczenie (koła łańcuchowe i charakterystyczny zapis elementu łączącego). Najlepiej zawsze sprawdzać, czy symbol sugeruje tarciowe przeniesienie (pas) czy zazębienie (łańcuch/zęby).
Jakie błędy najczęściej popełnia się przy rozpoznawaniu symboli przekładni?
Najczęściej: (1) wybór na podstawie pierwszego skojarzenia, (2) ignorowanie detali odróżniających typ pasa/napędu, (3) mylenie podobnych ikon, (4) brak porównania wszystkich wariantów. Warto ćwiczyć na zestawach rysunków, gdzie kilka symboli jest celowo bardzo podobnych.
Kiedy w praktyce serwisowej ważne jest rozpoznanie napędu pasowego na schemacie?
Gdy diagnozujesz hałas, poślizg, nierówną pracę lub spadek prędkości elementu napędzanego. Rozpoznanie na schemacie, że to napęd pasowy, kieruje dalszą kontrolę na napięcie pasa, zużycie rowków kół, współosiowość oraz stan osłon. To skraca czas naprawy i ogranicza pomyłki.
Gdzie w dokumentacji mechatronicznej spotyka się symbole przekładni pasowych?
Najczęściej w schematach mechanicznych zespołów napędowych, w dokumentacji montażowej maszyn, w opisach modułów transportu oraz w uproszczonych schematach serwisowych. Symbol pomaga szybko zidentyfikować sposób przeniesienia napędu bez wchodzenia w szczegóły wykonawcze części.
Jak przygotować się do pytań o symbole na schematach mechanicznych?
Ucz się aktywnie: drukuj lub przeglądaj tablice symboli i rób krótkie testy "rozpoznaj element". Dla każdego symbolu dopisz: nazwę, zasadę działania i typowe zastosowanie. Na egzaminie stosuj metodę porównania: najpierw wyklucz napędy o innej zasadzie (np. zazębienie), dopiero potem wybieraj typ pasa.
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne

Materiały:

  • Podręczniki do rysunku technicznego maszynowego (dział: symbole i uproszczenia rysunkowe)
  • Karty katalogowe i instrukcje serwisowe napędów pasowych (sekcje: budowa, identyfikacja elementów)
  • Zestawy ćwiczeń z interpretacji dokumentacji technicznej w kwalifikacji ELM.6
