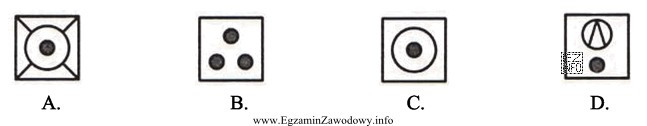

Pytanie sprawdza umiejętność rozpoznawania symboli graficznych (piktogramów) użytych na rysunku. W dokumentacji technicznej (także tej, z którą spotyka się technik gazownictwa) symbole urządzeń mogą być przedstawiane jako oznaczenia umowne i nie zawsze mają jeden, ogólnopolski standard dla całej grupy AGD. Dlatego kluczowe jest odczytanie, co dany symbol oznacza w ramach przyjętej konwencji rysunku.
Odpowiedź "D" jest właściwa, ponieważ odpowiada symbolowi suszarki przedstawionemu w zestawie piktogramów w zadaniu. Istotne jest też, aby nie mieszać różnych "języków" symboli: przykładowo w normie ISO 3758 spotyka się znaki dotyczące pielęgnacji tekstyliów na metkach (np. kwadrat z kołem i kropkami oznaczający suszenie w suszarce bębnowej w określonej temperaturze). To jednak inny kontekst niż oznaczenia urządzeń na rzutach instalacyjnych.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym zadaniu?
- "C" jest typową pułapką skojarzeniową: wygląda jak symbol znany z obszaru pielęgnacji tekstyliów (ISO 3758), ale pytanie dotyczy symbolu urządzenia AGD w dokumentacji rysunkowej.
- "A" zawiera dodatkowe linie/przekątne – to inny piktogram, który może oznaczać inną funkcję lub element (a bez legendy nie powinno się go utożsamiać z suszarką).
- "B" (trzy kropki) jest zbyt ogólnym znakiem i łatwo prowadzi do zgadywania "po temperaturach/kropkach", co znów odsyła do metek, a nie do oznaczeń urządzeń na planie.
Wskazówka egzaminacyjna: gdy w zadaniu pojawiają się piktogramy, najpierw ustal, czy to symbole projektowe (z legendy rysunku) czy symbole normowe z innej dziedziny (np. metki). Unikniesz wtedy błędów wynikających z podobieństwa graficznego.
