Watomierz jest przyrządem przeznaczonym do pomiaru mocy elektrycznej (najczęściej mocy czynnej). Dlatego w zadaniach egzaminacyjnych sprawdza się umiejętność rozpoznania jego symbolu graficznego na schemacie spośród innych symboli przyrządów.
W praktyce odróżnianie symboli mierników wymaga zwracania uwagi na to, jaką wielkość dany przyrząd mierzy:
- miernik prądu kojarzy się z pomiarem natężenia,
- miernik napięcia kojarzy się z pomiarem różnicy potencjałów,
- miernik mocy kojarzy się z pomiarem mocy, czyli wielkości zależnej od napięcia, prądu i kąta przesunięcia fazowego w AC.

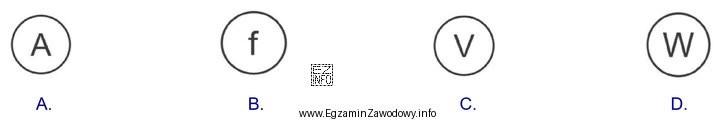

Odpowiedź "D" jest właściwa, ponieważ wskazuje rysunek, który odpowiada przyrządowi do pomiaru mocy, a nie innym miernikom. Pozostałe propozycje są błędne, gdy przedstawiają symbole typowe dla innych funkcji pomiarowych (np. prądu, napięcia lub rezystancji) albo elementów, które mogą wyglądać podobnie, ale nie służą do pomiaru mocy.
Wskazówka egzaminacyjna: gdy symbole są do siebie podobne, porównaj je parami i zawsze zadaj sobie pytanie: "czy ten przyrząd mierzy moc, czy tylko jedną składową (prąd/napięcie)?". To ogranicza błędy wynikające z szybkiego, powierzchownego dopasowania obrazka.
