KWALIFIKACJA ELE2 - PAŹDZIERNIK 2013

PYTANIE NR 31.

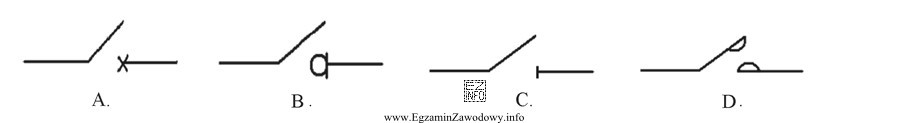

Symbol graficzny wyłącznika przedstawiono na rysunku
Ilustracja przedstawia cztery symbole graficzne, które są oznaczeniami wyłączników elektrycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik to element łączeniowy służący do załączania i wyłączania obwodu. Na schematach rozpoznaje się go po charakterystycznym znaku łącznika (styki i sposób ich rozwarcia/zwierania). W tym zadaniu należało wskazać wariant, który na rysunku odpowiada symbolowi wyłącznika.

Pełne wyjaśnienie:

W dokumentacji technicznej (schematach ideowych i montażowych) elementy elektryczne przedstawia się za pomocą symboli graficznych. Umiejętność ich rozpoznawania jest ważna także w pracy technika gazownictwa, ponieważ urządzenia i instalacje gazowe często współpracują z układami sterowania, zabezpieczeń i zasilania (np. automatyka, czujniki, elektrozawory, moduły sterujące).

Wyłącznik jest aparatem łączeniowym przeznaczonym do celowego przerywania lub zamykania obwodu. Na rysunkach identyfikuje się go przez analizę cech symbolu: przedstawienia styków, sposobu ich działania oraz ewentualnych oznaczeń liczby torów. W zadaniu trzeba było odczytać rysunek i wybrać odpowiedź, która przedstawia właśnie taki symbol.

Dlaczego pozostałe odpowiedzi mogą kusić, ale są błędne? Najczęściej dlatego, że na schematach istnieją symbole podobne wizualnie, np. rozłączniki, przełączniki, przyciski sterownicze, elementy zabezpieczające lub symbole urządzeń wykonawczych. Uczeń, który nie zwraca uwagi na detale (np. czy element jest łącznikiem ręcznym, czy sterowanym, czy ma funkcję przełączania), może wybrać wariant z "podobnym" znakiem.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi porównaj symbol z typowymi cechami łącznika (czy pokazuje przerwę w obwodzie i ruchomy styk) oraz upewnij się, że nie jest to symbol elementu o innej funkcji (zabezpieczenie, sygnalizacja, element wykonawczy). Taka krótka kontrola znacząco zmniejsza liczbę pomyłek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Symbol graficzny to umowny znak używany w dokumentacji (np. na schematach), który zastępuje rysunek rzeczywistego elementu. Dzięki temu schemat jest czytelny i można jednoznacznie rozpoznać funkcję elementu, np. łącznika, zabezpieczenia czy czujnika.
Sprawdź, czy znak przedstawia element, który zamyka lub przerywa obwód (idea styków i przerwy). Porównaj też, czy nie jest to przełącznik (zmiana toru), przycisk (sterowanie chwilowe) albo zabezpieczenie. Detale symbolu są ważniejsze niż pierwsze skojarzenie.
W praktyce instalacje i urządzenia gazowe współpracują z automatyką i zasilaniem (np. sterowniki, czujniki, elektrozawory). Umiejętność czytania schematów pomaga w montażu, diagnozie usterek i bezpiecznym odłączaniu zasilania podczas prac eksploatacyjnych.
Wyłącznik służy do prostego przerwania lub zamknięcia obwodu w jednym torze. Przełącznik umożliwia wybór między dwoma (lub więcej) torami/połączeniami. Na symbolach różnica zwykle wynika z liczby i układu styków oraz sposobu ich połączenia.
Nie. Pytania typu "symbol przedstawiono na rysunku" wymagają wglądu w ilustrację, bo to ona zawiera informację decydującą o wyborze. Bez rysunku można jedynie opisać ogólne zasady rozpoznawania symboli, ale nie wskazać konkretnej odpowiedzi.
Najczęstsze są: mylenie podobnych symboli (wyłącznik vs rozłącznik/przełącznik), nieuwaga na liczbę styków i torów, oraz wybór odpowiedzi na podstawie "znajomego kształtu". Pomaga nawyk porównania funkcji: czy element tylko rozłącza, czy także przełącza.
Zazwyczaj są to znaki pokazujące styki oraz możliwość ich rozwarcia/zwierania (przerwa w obwodzie). Dodatkowo mogą pojawić się oznaczenia torów lub mechanizmu działania. W zadaniach testowych kluczowe jest odróżnienie łącznika od elementów zabezpieczeń i wykonawczych.
Najczęściej przed pomiarami i naprawą: aby bezpiecznie odłączyć zasilanie, sprawdzić tor zasilania lub potwierdzić, czy układ sterowania podaje sygnał. W układach związanych z instalacjami gazowymi poprawna identyfikacja elementów sterowania ogranicza ryzyko błędów i przestojów.
Skuteczna metoda to nauka "parami": wyłącznik vs przełącznik, wyłącznik vs przycisk, wyłącznik vs zabezpieczenie. Do tego rozwiązuj krótkie zestawy z rysunkami i zawsze dopisuj funkcję elementu jednym zdaniem. Sama pamięć kształtu bez funkcji często zawodzi.
Tak, w materiałach spotyka się symbole wynikające z przyjętych standardów rysunkowych, ale sens pozostaje ten sam: symbol ma jednoznacznie opisywać funkcję elementu. Dlatego warto rozumieć ideę (styki, przerwa, przełączanie), a nie tylko zapamiętywać pojedynczy wariant graficzny.
info

To pytanie poprawnie rozwiązuje 56% zdających egzamin. średnie

Według specjalistów z branży: "Wyłącznik to element łączeniowy służący do załączania i wyłączania obwodu."

Źródła:

  • IEC 60617 — Graphical symbols for diagrams (baza symboli), https://std.iec.ch/iec60617 - accessed 2026-02-27
  • Wikipedia (pl): "Symbol graficzny" (wprowadzenie do pojęcia symboli w dokumentacji), https://pl.wikipedia.org/wiki/Symbol_graficzny - accessed 2026-02-27

Materiały:

  • Katalog/kompendium symboli graficznych stosowanych na schematach elektrycznych (materiały dydaktyczne szkoły/CKZ)
  • Ćwiczenia z czytania schematów (ideowe, montażowe) dla prostych układów sterowania
  • Dokumentacje techniczno-ruchowe urządzeń (DTR) zawierające schematy i wykaz aparatury
