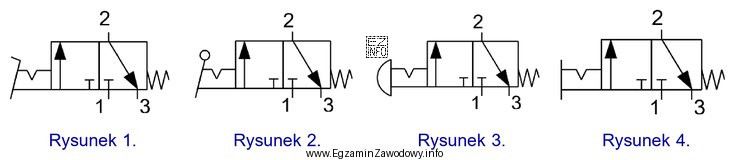

W pytaniu trzeba rozpoznać symbol sterowania zaworu dźwignią z zapadką na schemacie pneumatycznym. Kluczowe jest, że zapadka (detent) oznacza mechanizm zatrzaskowy, który utrzymuje zawór w położeniu bez konieczności stałego nacisku/operatora. W symbolice (zgodnie z normalizacją opisaną w kontekście) zapadka jest przedstawiana jako wcięcie w kształcie litery V na trzpieniu sterującym.
Dlatego poprawna jest odpowiedź "rysunku 1.": widać tam dźwignię ręczną oraz dodatkowy detal na trzpieniu w postaci wcięcia "V", które identyfikuje zapadkę. To dokładnie odpowiada treści pytania: "dźwignia z zapadką".
Pozostałe odpowiedzi są niepoprawne, bo pokazują inne sposoby sterowania:
- "rysunku 2." przedstawia dźwignię zakończoną kółkiem, czyli dźwignię z rolką. Rolka jest elementem stykowym do uruchamiania zaworu przez krzywkę lub ruchomy detal maszyny, ale nie jest zapadką i nie ma wcięcia V.
- "rysunku 3." pokazuje trzpień z półkolistym zakończeniem, czyli przycisk grzybkowy. Taki symbol dotyczy sterowania przyciskiem, a nie dźwignią z zatrzaskiem.
- "rysunku 4." ma prosty element naciskowy (prosta kreska), co odpowiada zwykłemu przyciskowi. Również nie ma ani dźwigni, ani zapadki.
Wskazówka egzaminacyjna: szukaj najpierw unikalnego wyróżnika (tu: wcięcie V), a dopiero potem potwierdź, że jest też właściwy typ uruchomienia (tu: dźwignia). To ogranicza pomyłki między rolką, przyciskiem i zapadką.
