KWALIFIKACJA ELM5 - STYCZEŃ 2018



PYTANIE NR 22.

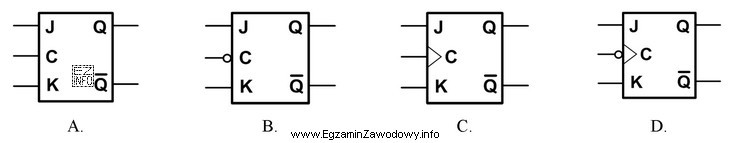

Symbol przerzutnika J-K wyzwalanego zboczem opadającym jest przedstawiony na rysunku
Symbol przerzutnika J-K wyzwalanego zboczem opadającym jest przedstawiony na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przerzutnik J-K wyzwalany zboczem opadającym jest przedstawiony na rysunku D. Można to rozpoznać po symbolu trójkąta z kropką przy wejściu zegarowym (C), co oznacza wyzwalanie zboczem opadającym.
