Wyłącznik różnicowoprądowy (RCD) jest aparatem zabezpieczającym, który porównuje prąd wypływający i powracający w obwodzie. Gdy pojawi się prąd różnicowy (typowo skutek upływu do ziemi lub przez ciało człowieka), aparat zadziała i odłączy zasilanie. Dlatego na schematach i w dokumentacji technicznej kojarzy się go z funkcją ochrony przeciwporażeniowej oraz ograniczaniem skutków uszkodzeń izolacji.

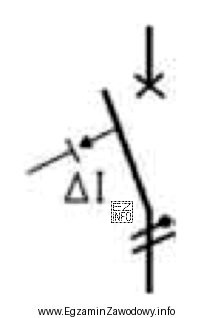

Odpowiedź "różnicowoprądowego" pasuje do symbolu wyłącznika, którego istotą jest detekcja prądu upływu/prądu różnicowego, a nie sama ochrona przed przeciążeniem lub zwarciem.
- "nadprądowego" – wyłącznik nadprądowy działa na przeciążenie i zwarcie (kryterium prądowe i czasowe), ale nie "widzi" prądu upływu w sensie różnicy prądów w przewodach roboczych. To inne zadanie ochronne.
- "bezpiecznikowego" – bezpiecznik (topikowy lub wkładka) jest zabezpieczeniem przetężeniowym, zwykle jednorazowym (wymiana wkładki po zadziałaniu). Pytanie dotyczy wyłącznika i symbolu charakterystycznego dla aparatu różnicowoprądowego.
- "silnikowego" – wyłącznik silnikowy służy do zabezpieczenia silników (m.in. przeciążenie, często także zwarcie) i ma nastawy dopasowane do prądu znamionowego silnika. Nie jest to typowe zabezpieczenie różnicowoprądowe obwodu.
Wskazówka do nauki: ucząc się symboli, łącz je z funkcją aparatu. Jeśli aparat ma reagować na upływ (różnicę prądów), wybierasz rozwiązanie różnicowoprądowe. Jeśli na przetężenia (przeciążenie/zwarcie) – myślisz o zabezpieczeniach nadprądowych lub bezpiecznikach.
