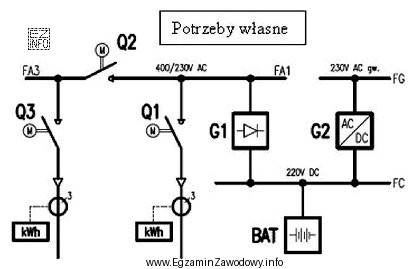

W dokumentacji technicznej (schematy elektryczne, schematy blokowe, wykazy elementów) poszczególne urządzenia są oznaczane identyfikatorem, najczęściej w formie litery i numeru, np. G1. Taki identyfikator pozwala jednoznacznie wskazać element w projekcie, na liście zacisków oraz podczas montażu i uruchomienia.
Prostownik to urządzenie, którego funkcją jest przekształcenie napięcia przemiennego (AC) na napięcie stałe (DC). W praktycznych układach zasilania (również w systemach automatyki i urządzeniach sterowania ruchem kolejowym) prostownik bywa częścią zasilacza DC i może współpracować z akumulatorem: zapewnia zasilanie odbiorników DC i/lub ładuje baterię buforową.
Dlatego odpowiedź "prostownik" jest prawidłowa, jeśli na schemacie/legendzie danej dokumentacji identyfikator G1 został przypisany właśnie do prostownika.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Akumulator magazynuje energię i oddaje ją w postaci napięcia stałego; sam w sobie nie realizuje konwersji AC/DC. W torze zasilania pełni inną rolę niż prostownik.
- Falownik (inwerter) zasadniczo przekształca napięcie stałe na przemienne lub zmienia parametry AC (np. częstotliwość) w napędach. To inny typ przekształtnika niż prostownik.
- Generator wytwarza energię elektryczną (np. w agregacie), a nie prostuje napięcia. Może zasilać prostownik, ale nie jest z nim tożsamy.
Wskazówka egzaminacyjna: przy pytaniach o oznaczenia typu G1 zawsze warto myśleć o tym, że jest to identyfikator elementu "w danym rysunku". W praktyce technicznej kluczowa bywa legenda schematu i spójność oznaczeń z wykazem aparatury.
