"Filarek międzyokienny" to fragment ściany (słupik/odcinek muru) znajdujący się pomiędzy dwoma sąsiednimi otworami okiennymi. W praktyce robót zbrojarskich i betoniarskich jego szerokość ma znaczenie m.in. dla:
- możliwości ułożenia prętów zbrojeniowych i zachowania otuliny,
- doboru i montażu deskowania,
- prawidłowego zagęszczenia mieszanki betonowej w wąskim elemencie.

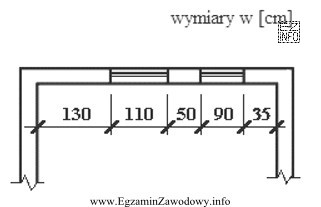

W tego typu zadaniu wymiar należy odczytać z rzutu kondygnacji – najpewniej z oznaczeń wymiarowych na rysunku (łańcuch wymiarów, wymiar cząstkowy elementu) albo, gdy ich brak, ze skali rysunku. Poprawna odpowiedź "50 cm" oznacza, że na rysunku filarek ma szerokość pół metra.
Dlaczego pozostałe odpowiedzi są niepoprawne? Wartości "110 cm", "90 cm" oraz "130 cm" mogą odpowiadać innym odcinkom na rysunku (np. szerokości otworu okiennego, rozstawowi osi, sumie kilku wymiarów lub fragmentowi ściany obejmującemu także ościeża), ale nie są szerokością samego filarka między oknami.
Wskazówki egzaminacyjne:
- Najpierw zidentyfikuj dwa sąsiednie okna, a dopiero potem fragment ściany pomiędzy nimi.
- Sprawdź, czy odczytujesz wymiar cząstkowy (dla jednego elementu), a nie wymiar łączny dla kilku odcinków.
- Jeśli korzystasz ze skali, pamiętaj o poprawnym przeliczeniu i jednostkach (cm/mm) oraz o tym, że dokładniejsza jest linia wymiarowa niż pomiar "linijką".
