W zadaniach tego typu kluczowe jest, aby nie "zgadywać" typowego wymiaru drzwi, tylko odczytać go z dokumentacji. Na rzucie poziomym drzwi są oznaczone symbolem skrzydła i kierunku otwierania, a ich szerokość (szerokość otworu) jest zwykle podana wprost w wymiarowaniu: na linii wymiarowej lub w opisie przy otworze.

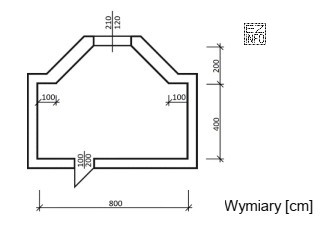

Poprawna odpowiedź to 100 cm, ponieważ taki wymiar został wskazany na rysunku przy otworze drzwiowym. W praktyce budowlanej odczyt z wymiarowania jest wiążący: to na jego podstawie wykonuje się otwory, nadproża, rezerwacje w szalunkach oraz planuje się dalsze roboty (np. montaż stolarki).
Dlaczego pozostałe odpowiedzi są błędne?
- 120 cm – jest to inna, większa wartość niż ta przypisana na rysunku do analizowanego otworu; mogłaby dotyczyć innego elementu (np. innego otworu) albo być typowym wymiarem, ale w tym zadaniu liczy się wskazanie na rzucie.
- 200 cm – taka wartość częściej kojarzy się z wysokością niż z szerokością drzwi; jako szerokość otworu byłaby nietypowo duża dla zwykłych drzwi wewnętrznych i nie zgadza się z oznaczeniem na rysunku.
- 210 cm – podobnie jak 200 cm, to wymiar typowo spotykany jako wysokość otworu drzwiowego, a nie jego szerokość; nie odpowiada wymiarowi przypisanemu do badanego otworu na rzucie.
Wskazówka egzaminacyjna: najpierw zidentyfikuj właściwy otwór (drzwi), potem znajdź najbliższe linie wymiarowe odnoszące się do tego fragmentu ściany i odczytaj wartość. Unikniesz w ten sposób błędu polegającego na pomyleniu wymiarów sąsiednich elementów.
