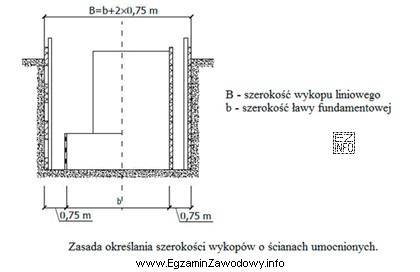

Pytanie sprawdza umiejętność czytania rysunku budowlanego i rozróżniania oznaczeń wymiarów. W treści podano b = 60 cm, natomiast szukana jest szerokość wykopu liniowego B "zgodnie z rysunkiem", czyli nie wynika ona bezpośrednio z samej liczby 60 cm, tylko z relacji i oznaczeń pokazanych w dokumentacji.
Odpowiedź "2,10 m" jest poprawna, ponieważ odpowiada wartości oznaczonej na rysunku jako B dla wariantu, w którym b wynosi 60 cm. Innymi słowy: b jest parametrem wejściowym, a B jest wielkością wynikową/odczytywaną z przyjętego na rysunku układu wymiarowania.
Dlaczego pozostałe odpowiedzi są błędne?
- "0,60 m" to typowa pułapka: jest to wartość b podana w treści. Wybór tej opcji wynika z pomylenia b z B (podobne oznaczenia), a nie z odczytu wymiaru wykopu.
- "1,35 m" i "1,50 m" mogą odpowiadać innym wymiarom pomocniczym (np. częściowym odcinkom, szerokościom elementu, albo innemu wariantowi), ale nie są wskazaną na rysunku szerokością B dla b = 60 cm. W zadaniach tego typu kluczowe jest śledzenie, który wymiar na rysunku jest podpisany literą B, a nie wybór "prawdopodobnie sensownej" liczby.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź na rysunku legendę/oznaczenia (co oznacza b, a co oznacza B) oraz czy B jest wymiarem całkowitym, a nie sumą fragmentów. Jeśli rysunek ma skalę, upewnij się, że odczyt dotyczy wartości zwymiarowanej (nie mierzonej "linijką" po wydruku).
