KWALIFIKACJA ELE5 - CZERWIEC 2014

Wyjaśnienie poprawnej odpowiedzi:

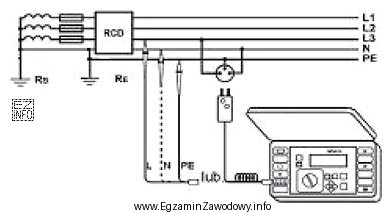

Schemat przedstawia technikę pomiaru zabezpieczenia instalacji elektrycznej z wykorzystaniem wyłącznika różnicowoprądowego (RCD). Jest to urządzenie zabezpieczające instalację elektryczną przed skutkami porażenia prądem elektrycznym, które działa na zasadzie porównywania wartości prądu płynącego do obwodu z prądem wypływającym. W przypadku wykrycia różnicy (np. spowodowanej usterką izolacji lub dotykiem osoby do części pod napięciem), wyłącznik różnicowoprądowy automatycznie odłącza obwód od źródła zasilania.
