KWALIFIKACJA TWO5 - CZERWIEC 2020

PYTANIE NR 5.

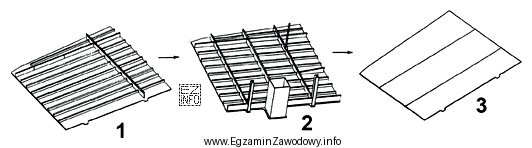

Technologiczna kolejność budowy sekcji płaskiej przedstawiona na rysunku jest następująca:
Ilustracja przedstawia trzy etapy technologicznej kolejności budowy sekcji płaskiej, co jest związane z zawodem technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa kolejność technologiczna wynika z prefabrykacji "od prostego do złożonego". Najpierw wykonuje się bazowy płat poszycia z połączonych arkuszy blachy, następnie dospawuje usztywnienia wzdłużne, a dopiero na końcu montuje elementy poprzeczne (wręgi/wiązania), które krzyżują się z usztywnieniami.

Pełne wyjaśnienie:

Kolejność budowy sekcji płaskiej kadłuba w prefabrykacji wynika z zasady dodawania kolejnych elementów do elementu bazowego oraz z wymagań praktycznych: dostępu do spoin i unikania kolizji montażowych.

Najpierw wykonuje się płat poszycia, czyli połączenie arkuszy blachy w jedną płaską powierzchnię (to etap najprostszy konstrukcyjnie i stanowiący "bazę" dla dalszych prac). Taki element pokazuje rysunek z samą gładką blachą bez dospawanych profili.

Następnie do płata poszycia dospawuje się usztywnienia wzdłużne (profilowane belki biegnące równolegle). Na tym etapie poszycie jest nadal płaskie i zapewnia dobry dostęp do spawania, co pozwala wykonać spoiny w sposób powtarzalny i kontrolowany.

Dopiero na końcu montuje się wiązania poprzeczne / wręgi ramowe oraz ewentualne dodatkowe elementy przestrzenne. Te elementy krzyżują się z usztywnieniami wzdłużnymi, więc wcześniejsze wykonanie usztywnień jest warunkiem logicznym i technologicznym. Gdyby zacząć od wręg, późniejsze dospawanie usztywnień byłoby utrudnione albo wymagałoby zmian montażowych (a czasem byłoby praktycznie niewykonalne na typowym oprzyrządowaniu).

Dlatego poprawna sekwencja to przejście od etapu bazowego (sam płat), przez etap pośredni (płat + usztywnienia wzdłużne), do etapu najbardziej złożonego (płat + usztywnienia + wręgi i elementy poprzeczne). Odpowiedzi sugerujące rozpoczęcie od elementów poprzecznych albo zgodność z samą numeracją/strzałkami rysunku prowadzą do błędnego wniosku, bo oznaczenia graficzne nie zawsze opisują proces technologiczny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Sekcja płaska to prefabrykowany fragment konstrukcji kadłuba o zasadniczo płaskiej geometrii, wykonywany w hali jako moduł. Zwykle składa się z płata poszycia oraz dospawanych usztywnień i elementów poprzecznych. Ułatwia to montaż kadłuba z większych bloków.
Płat poszycia bez usztywnień wygląda jak gładka blacha (czasem z widocznymi liniami łączenia arkuszy i spoin). Nie ma na nim profili, belek ani elementów krzyżujących. To zwykle najprostszy etap prefabrykacji, stanowiący bazę do dalszych operacji.
Usztywnienia wzdłużne spawa się bezpośrednio do płaskiego poszycia, gdy dostęp do spoin jest najlepszy. Wręgi i wiązania poprzeczne krzyżują się z usztywnieniami, więc ich wcześniejszy montaż utrudniałby spawanie, wymuszał omijanie przeszkód i zwiększał ryzyko błędów montażowych.
Nie. Strzałki lub układ rysunków mogą być tylko sposobem prezentacji, a nie instrukcją procesu. W zadaniach technologicznych trzeba oceniać stopień zaawansowania prefabrykatu: co jest elementem bazowym, a co jest elementem dodawanym później (np. usztywnienia, wręgi).
Najczęściej przebiega to tak: najpierw łączy się arkusze blachy w płat poszycia, potem dospawuje usztywnienia wzdłużne, a na końcu montuje elementy poprzeczne (wręgi/wiązania) i inne detale przestrzenne. Taka kolejność wynika z zasady "od prostego do złożonego".
Usztywnienia wzdłużne to profile (np. belki) biegnące wzdłuż sekcji, spawane do poszycia. Ich zadaniem jest zwiększenie sztywności i nośności poszycia oraz ograniczenie odkształceń. Na rysunkach widać je jako równoległe elementy rozmieszczone w stałych odstępach.
Wręgi i wiązania poprzeczne zwykle przecinają usztywnienia wzdłużne i tworzą układ "kratek" lub ram. Na rysunku widać je jako elementy prostopadłe (lub zbliżone) do kierunku usztywnień wzdłużnych. Często pojawiają się dopiero w bardziej zaawansowanym etapie.
Najczęstszy błąd to utożsamienie numeracji rysunków z kolejnością robót. Inny błąd to nieuwzględnienie zależności montażowych: elementy krzyżujące się (wręgi) nie powinny "pojawiać się" przed elementami, do których muszą być dopasowane i z którymi współpracują (usztywnienia wzdłużne).
W praktyce jest to niekorzystne: utrudnia spawanie usztywnień wzdłużnych, zmniejsza dostęp do spoin i zwiększa ryzyko kolizji oraz odkształceń. Standardowo najpierw przygotowuje się płat poszycia, potem spawa usztywnienia wzdłużne, a dopiero na końcu montuje elementy poprzeczne.
Ćwicz rozpoznawanie elementów na rysunkach: poszycie, usztywnienia wzdłużne, wręgi. Ucz się zależności technologicznych (co jest bazą, co jest dodatkiem) oraz powodów kolejności: dostęp spawalniczy i unikanie kolizji. Pomaga też analizowanie przykładowych schematów etapów montażu.
info

Statystycznie 53% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Prawidłowa kolejność technologiczna wynika z prefabrykacji "od prostego do złożonego"."

Materiały:

  • Podręczniki i skrypty z technologii budowy okrętów (prefabrykacja sekcji, montaż kadłuba)
  • Materiały dydaktyczne szkół/CKZ dotyczące rozpoznawania elementów konstrukcji kadłuba
  • Instrukcje zakładowe (technologie prefabrykacji) używane w stoczniach
