KWALIFIKACJA INF8 - STYCZEŃ 2021

PYTANIE NR 40.

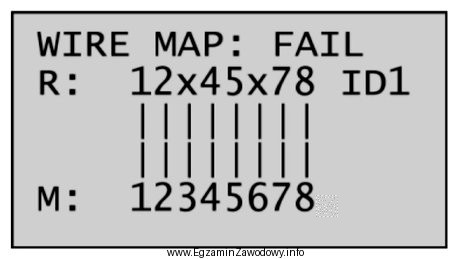

Testerem okablowania dokonano sprawdzenia poprawności działania prostej (nieskrzyżowanej) skrętki komputerowej Cat 5e, łączącej aparat telefoniczny VoIP z portem rutera, uzyskując na wyświetlaczu obraz jak na rysunku. Na podstawie wyniku testu można stwierdzić, że
Ilustracja przedstawia ekran testera okablowania, który jest używany do sprawdzania poprawności działania skrętki
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wskazanie testera okablowania typu "wiremap" pozwala odróżnić przerwę, zwarcie i skrzyżowanie. Jeżeli na ekranie/liniach testu brak ciągłości dotyczy żył 3 i 6, oznacza to przerwę tych żył (brak przejścia od nadajnika do odbiornika), a nie zwarcie ani kros.

Pełne wyjaśnienie:

Tester okablowania dla skrętki (połączenie proste) sprawdza przede wszystkim ciągłość oraz zgodność mapy połączeń między końcówkami kabla. Wynik jest zwykle prezentowany jako tzw. wiremap (mapa: pin/żyła po jednej stronie odpowiada pinowi/żyle po drugiej stronie) albo jako sekwencja kontrolek/segmentów dla poszczególnych żył.

W przypadku usterki opisanej jako "żyły 3 i 6 są przerwane" tester sygnalizuje, że dla tych torów nie ma przejścia (brak ciągłości). W praktyce oznacza to najczęściej:

  • uszkodzenie mechaniczne kabla,
  • źle zarobioną wtyczkę RJ-45 (żyła nie dociśnięta do styku),
  • niewłaściwe zaciśnięcie/zarobienie w gnieździe lub patchpanelu.

Odpowiedź "żyły 3 i 6 są zwarte" dotyczy innej klasy błędu: tester pokazałby połączenie nieprawidłowe, w którym dwa tory są ze sobą połączone elektrycznie (zwykle jako "short"). To nie jest to samo co przerwa: przy zwarciu ciągłość bywa wykrywana, ale w sposób niepoprawny (pojawiają się dodatkowe, nieoczekiwane wskazania).

Odpowiedź "kabel jest sprawny" jest niezgodna z sytuacją, w której tester wykazuje błąd na konkretnych żyłach. Sprawny kabel w połączeniu prostym powinien mieć poprawną mapę połączeń dla wszystkich żył/pinów (zgodność 1↔1, 2↔2, 3↔3 itd. w ramach zastosowanego standardu zakończeń).

Odpowiedź "żyły 3 i 6 są skrzyżowane" oznaczałaby zamianę torów (np. 3↔6), co tester zwykle prezentuje jako "miswire"/zamianę pinów. To błąd logiczny połączenia, a nie brak przewodzenia. W skrętce prostej do typowego Ethernet 10/100 Mb/s szczególnie istotne są pary obejmujące m.in. tory 1–2 oraz 3–6, więc przerwa 3 i 6 może powodować brak linku lub niestabilną transmisję, zależnie od urządzeń i trybu pracy portu.

Na egzaminie warto zapamiętać: przerwa = brak ciągłości dla danego toru; zwarcie = dwa tory połączone ze sobą; skrzyżowanie = zamiana torów (błędna mapa połączeń).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
"Przerwa" oznacza brak ciągłości elektrycznej danego toru (żyły/pinu) między końcami kabla. Tester nie widzi połączenia na tej linii, co zwykle wynika z uszkodzenia kabla albo błędnego zarobienia wtyku/gniazda (żyła nie dotyka styku).
Przerwa to brak wskazania przejścia dla konkretnej żyły (open). Zwarcie to wykrycie połączenia między dwiema żyłami, które nie powinny być połączone (short) i często powoduje jednoczesne "świecenie"/wskazanie kilku torów naraz.
W typowych połączeniach Ethernet 10/100 Mb/s transmisja wykorzystuje dwie pary: jedną do nadawania i jedną do odbioru. Uszkodzenie torów 3 i 6 może przerwać jedną z tych ścieżek, przez co port nie zestawi linku lub transmisja będzie niestabilna.
Czasem urządzenia mogą negocjować niższe parametry lub używać innego trybu, ale w praktyce przerwa na wykrytym torze jest usterką instalacji. Na egzaminie należy kierować się wynikiem testera: jeśli wskazuje przerwę, kabel nie spełnia wymagań poprawnego okablowania.
Najczęściej: źle zaciśnięty wtyk RJ-45 (żyła nie doszła do końca), pomylona kolejność i niedociśnięcie, uszkodzenie mechaniczne kabla (złamanie, nacięcie), zbyt ciasny promień gięcia lub wyrwanie kabla z gniazda.
Przy skrzyżowaniu (zamianie) tester zwykle pokazuje niezgodność mapy połączeń, np. że sygnał z jednego pinu pojawia się na innym niż oczekiwany. To nie jest brak ciągłości, tylko błąd połączenia logicznego (miswire).
Tak, większość testerów sprawdza ciągłość i mapę połączeń niezależnie od typu kabla. Różnica polega na oczekiwanym wyniku: w kablu prostym jest zgodność 1↔1, 2↔2 itd., a w kablu krosowanym występują określone zamiany torów.
Numeracja 1–8 odnosi się do styków (pinów) złącza RJ-45 i musi być konsekwentnie stosowana po obu stronach. Kolory żył zależą od standardu zakończenia (T568A/T568B). Tester zwykle raportuje wynik w numerach pinów.
Najczęściej myli się "open" (przerwa) z "short" (zwarcie) oraz "miswire" (zamiana) ze "split pair" (rozspleciona para). Pomaga zasada: przerwa = brak wskazania na danej linii, zwarcie = połączenie dwóch linii, zamiana = wskazanie na innym numerze.
Najprościej: obejrzeć wtyk (czy żyły doszły do czoła, czy styki są dociśnięte), poruszyć końcówką podczas testu (jeśli wynik się zmienia, to zwykle styk/zarobienie), a następnie odciąć i zarobić wtyk ponownie oraz powtórzyć test.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Wskazanie testera okablowania typu "wiremap" pozwala odróżnić przerwę, zwarcie i skrzyżowanie."

Źródła:

  • ANSI/TIA-568.2-D, Balanced Twisted-Pair Telecommunications Cabling and Components Standard, wymagania i testy ciągłości/konfiguracji par (wiremap)
  • ISO/IEC 11801 (seria), Information technology — Generic cabling for customer premises, pojęcia okablowania strukturalnego i zasady torów transmisyjnych
  • Fluke Networks, CableIQ/LinkIQ/Cable Tester User Guide (sekcja: Wiremap faults – Open, Short, Miswire), opis interpretacji typowych usterek wskazywanych przez testery

Materiały:

  • Dokumentacja i instrukcja używanego testera okablowania (opis kodów błędów/wyświetlacza)
  • Materiały szkoleniowe z okablowania strukturalnego i standardów T568A/T568B
  • Ćwiczenia praktyczne: zarabianie RJ-45 i testowanie przewodów na różnych usterkach (przerwa, zwarcie, kros)
