KWALIFIKACJA MEC9 - STYCZEŃ 2014

PYTANIE NR 16.

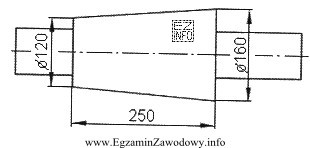

Toczenie powierzchni stożkowej przedmiotu przedstawionego na rysunku w warunkach produkcji jednostkowej należy wykonać
Ilustracja przedstawia rysunek techniczny elementu mechanicznego, który jest stożkiem.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W produkcji jednostkowej wybiera się metodę prostą i niewymagającą dodatkowego oprzyrządowania. Długi stożek (np. 250 mm) przekracza typowy skok sań narzędziowych, więc skręcenie sań odpada. Przesunięcie konika pozwala toczyć długi stożek z posuwem wzdłużnym, choć z mniejszą dokładnością.
Dlatego poprawne jest: "z przesunięciem konika".

Pełne wyjaśnienie:

Toczenie powierzchni stożkowych można wykonać kilkoma metodami, a wybór zależy głównie od długości stożka, zbieżności/kąta oraz warunków organizacyjnych (np. produkcja jednostkowa).

Odpowiedź "z przesunięciem konika" jest właściwa, ponieważ ta metoda jest typowa dla długich stożków o małej zbieżności. Operator ustawia przedmiot w kłach, a następnie przesuwa konik poprzecznie, przez co oś przedmiotu nie pokrywa się z osią tokarki. Dzięki temu można zastosować mechaniczny posuw wzdłużny jak przy toczeniu walców, co jest wygodne w warsztacie i ogranicza czas przygotowania.

Odpowiedź "przez skręcenie sań narzędziowych" jest nieprawidłowa w tym przypadku, bo ta metoda ma praktyczne ograniczenie: długość możliwego stożka jest ograniczona długością przesuwu sań (często rzędu ok. 100–150 mm). Dla stożka o długości 250 mm nie da się go wytoczyć jednym przejściem, a ręczny posuw dodatkowo pogarsza powtarzalność.

Odpowiedź "z zastosowaniem liniału" może zapewniać wysoką dokładność przy długich stożkach, ale wymaga dodatkowego oprzyrządowania (liniału stożkowego) i jego montażu/ustawienia. W produkcji jednostkowej zwykle unika się takich rozwiązań, jeśli zadanie można wykonać prościej na standardowym wyposażeniu tokarki.

Odpowiedź "z użyciem noży specjalnych" dotyczy zasadniczo bardzo krótkich stożków, gdzie kształt stożka uzyskuje się narzędziem o odpowiedniej geometrii. Dla długiego stożka taka metoda jest niepraktyczna i nie odpowiada typowym możliwościom narzędziowym.

Wskazówka egzaminacyjna: gdy widzisz stożek długi (np. 250 mm) i informację o produkcji jednostkowej, w pierwszej kolejności rozważ przesunięcie konika jako metodę prostą, warsztatową i niewymagającą specjalnych przyrządów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Toczenie stożka to obróbka skrawaniem, w której uzyskuje się powierzchnię o średnicy zmieniającej się liniowo na długości. Realizuje się je m.in. przez przesunięcie konika, skręcenie sań narzędziowych, użycie liniału lub (dla bardzo krótkich odcinków) noży specjalnych.
Najczęściej spotkasz: przesunięcie konika (dłuższe stożki o małej zbieżności), skręcenie sań narzędziowych (stożki krótkie), liniał (długie i dokładne stożki, ale wymaga oprzyrządowania) oraz noże specjalne (bardzo krótkie stożki).
Po przesunięciu konika można toczyć stożek z mechanicznym posuwem wzdłużnym, czyli stabilnie i wydajnie jak przy toczeniu walca. Długość stożka nie jest wtedy ograniczona skokiem sań narzędziowych, co jest kluczowe przy długich odcinkach stożkowych.
Skręcenie sań narzędziowych stosuje się głównie do krótkich stożków, ponieważ długość toczenia jest ograniczona przesuwem sań (często ok. 100–150 mm). Dodatkowo posuw bywa ręczny, więc trudniej o równą chropowatość i powtarzalność na dłuższym odcinku.
Liniał (przyrząd do toczenia stożków) pozwala prowadzić nóż po zadanym kierunku, co umożliwia toczenie długich stożków z dużą dokładnością i często z posuwem mechanicznym. Minusem jest konieczność posiadania i ustawienia dodatkowego, zwykle kosztownego oprzyrządowania.
Nie jest to typowe rozwiązanie. Noże specjalne stosuje się głównie do bardzo krótkich stożków, gdzie kształt wynika bezpośrednio z geometrii narzędzia. Dla długich stożków potrzebujesz metody, która zapewnia ruch narzędzia po odpowiedniej linii na dużej długości.
W produkcji jednostkowej liczy się krótki czas przygotowania i brak kosztów oprzyrządowania. Dlatego preferuje się metody dostępne na standardowym wyposażeniu tokarki, np. przesunięcie konika, zamiast rozwiązań wymagających specjalnych przyrządów (np. liniału), jeśli nie są konieczne.
Decyduje ograniczony skok (przesuw) sań narzędziowych. Jeśli długość stożka jest większa niż możliwy przesuw sań w ustawionym kierunku, nie wykonasz stożka w sposób ciągły i kontrolowany tą metodą. To częsty "haczyk" w zadaniach egzaminacyjnych.
Najczęstsze pomyłki to: wybór skręcenia sań "z przyzwyczajenia" bez sprawdzenia długości stożka, wybór liniału mimo produkcji jednostkowej i braku potrzeby dodatkowego oprzyrządowania oraz mylenie zastosowania noży specjalnych (krótkie stożki) z metodami do stożków długich.
Wskazówką jest długi stożek i brak informacji o specjalnym oprzyrządowaniu. Jeśli długość stożka wyraźnie przekracza typowy zakres sań narzędziowych, a zadanie dotyczy produkcji jednostkowej, najczęściej chodzi o metodę warsztatową: przesunięcie konika.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "W produkcji jednostkowej wybiera się metodę prostą i niewymagającą dodatkowego oprzyrządowania."

Materiały:

  • Materiały dydaktyczne z obróbki skrawaniem dla technika mechanika (dział: toczenie stożków)
  • Instrukcje i DTR tokarek (opis funkcji i regulacji konika oraz suportu)
  • Zadania egzaminacyjne z doboru metody obróbki (toczenie stożków: konik/sanie/liniał/noże)
