KWALIFIKACJA ELM6 - CZERWIEC 2015 (test 2)

PYTANIE NR 23.
Udarowy młot pneumatyczny, wchodzący w skład urządzenia wiertniczego, służącego do renowacji mostów, powinien być smarowany olejem o symbolu literowym

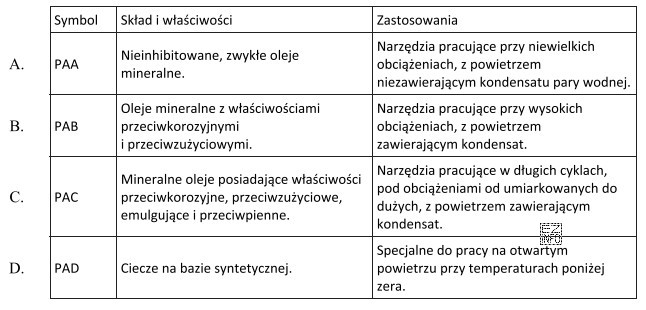

Ilustracja przedstawia tabelę z trzema kolumnami, która jest częścią pytania egzaminacyjnego dotyczącego kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Olej do udarowego młota pneumatycznego używanego przy renowacji mostów musi zachować własności smarne na zewnątrz przy temperaturach poniżej 0°C. Z klasyfikacji olejów do narzędzi pneumatycznych wynika, że taki zakres zastosowań ma symbol PAD (ciecze syntetyczne o właściwościach niskotemperaturowych).

Pełne wyjaśnienie:

Udarowy młot pneumatyczny pracuje w warunkach silnych obciążeń dynamicznych i intensywnego tarcia, dlatego wymaga stałego doprowadzania odpowiedniego oleju (najczęściej przez smarownicę w układzie przygotowania powietrza). W zadaniu kluczowa jest informacja o renowacji mostów, czyli pracy na otwartym powietrzu, często w warunkach zmiennej pogody i możliwych temperatur ujemnych.

W klasyfikacji olejów do narzędzi pneumatycznych wyróżnia się m.in. symbole PAA, PAB, PAC oraz PAD. Dla pracy na zewnątrz poniżej zera właściwy jest PAD: są to ciecze na bazie syntetycznej, dobierane specjalnie pod kątem niskich temperatur, aby nie traciły lepkości i nie pogarszały smarowania, a także by ograniczać problemy związane z zamarzaniem wilgoci/kondensatu w instalacji.

Pozostałe klasy są przeznaczone do innych warunków i dlatego nie pasują do opisu zadania:

  • PAA dotyczy prostych olejów mineralnych do niewielkich obciążeń i suchego powietrza, więc nie odpowiada pracy udarowej oraz zmiennym warunkom zewnętrznym.
  • PAB jest ukierunkowany na wysokie obciążenia oraz obecność kondensatu (dodatki przeciwkorozyjne/przeciwzużyciowe), ale sam ten fakt nie przesądza o poprawności przy temperaturach ujemnych na zewnątrz.
  • PAC bywa dobierany do długich cykli pracy i pracy z kondensatem, jednak nadal nie jest wariantem "niskotemperaturowym", który jest w tym zadaniu czynnikiem rozstrzygającym.

W praktyce egzaminacyjnej warto zapamiętać regułę: gdy w opisie pojawia się praca na otwartym powietrzu i poniżej 0°C, to wskazówka kieruje do oleju klasy PAD.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Symbol PAD oznacza olej (ciecz) na bazie syntetycznej przeznaczony do pracy narzędzi pneumatycznych na otwartym powietrzu przy temperaturach poniżej 0°C. Jego celem jest utrzymanie właściwego smarowania mimo zimna oraz ograniczenie problemów wynikających z wilgoci i kondensatu.
W niskiej temperaturze rośnie lepkość wielu olejów, a w instalacji może pojawić się zamarzający kondensat. Młot udarowy ma duże obciążenia dynamiczne i bez prawidłowego smarowania szybciej się zużywa. Olej o właściwościach niskotemperaturowych lepiej utrzymuje film smarny w zimnie.
Decydujące są dwa elementy opisu: praca na zewnątrz (renowacja mostów) oraz możliwość temperatur ujemnych. To właśnie kombinacja "otwarte powietrze + poniżej zera" wskazuje na klasę PAD w typowych tabelach doboru olejów dla narzędzi pneumatycznych.
PAB kojarzy się z pracą przy wysokich obciążeniach i z powietrzem zawierającym kondensat (dodatki antykorozyjne i przeciwzużyciowe). PAD jest dobierany przede wszystkim pod niskie temperatury i pracę na otwartym powietrzu. W zadaniach zimowych PAD zwykle jest kluczowy.
Tak. Kondensat zwiększa ryzyko korozji i pogorszenia smarowania, dlatego część olejów ma dodatki przeciwkorozyjne lub emulgujące. Jednak w zadaniu z pracą na zewnątrz poniżej 0°C najważniejsze stają się właściwości niskotemperaturowe, bo wilgoć może dodatkowo zamarzać i destabilizować pracę.
Nieprawidłowy olej może spowodować przyspieszone zużycie elementów trących, zatarcia, spadek energii udaru, większą awaryjność oraz korozję (zwłaszcza przy wilgoci w powietrzu). W warunkach zimowych problemem bywa też pogorszenie smarowania przez nadmierną lepkość i trudności w rozprowadzaniu oleju.
Wskazówkami są sformułowania typu: renowacja mostów, prace drogowe, prace infrastrukturalne, budowa, demontaż na zewnątrz. Takie konteksty sugerują ekspozycję na temperaturę otoczenia i wilgoć. Wtedy należy zwrócić uwagę na klasy olejów opisane jako przeznaczone do warunków zewnętrznych.
Częsty błąd to wybór PAB lub PAC "bo są do kondensatu i obciążeń", bez zauważenia, że zadanie podkreśla temperaturę poniżej zera. Uczniowie też mylą skróty, bo są podobne. Warto zawsze wypisać z treści 2–3 warunki pracy (obciążenie, kondensat, temperatura) i dopiero dopasować klasę.
PAA stosuje się typowo do narzędzi pracujących przy niewielkich obciążeniach oraz z powietrzem bez kondensatu. To wariant najprostszy (zwykłe oleje mineralne). W zadaniach z młotem udarowym oraz pracą zewnętrzną w zimnie PAA zwykle nie spełnia wymagań środowiskowych i eksploatacyjnych.
Ucz się rozpoznawać słowa-klucze w opisie: obciążenie (małe/duże), kondensat (jest/nie ma) oraz temperatura (poniżej zera/normalna). Następnie dopasuj klasę oleju z tabeli. Dobrą metodą jest krótkie porównanie PAA–PAB–PAC–PAD na jednej kartce.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Olej do udarowego młota pneumatycznego używanego przy renowacji mostów musi zachować własności smarne na zewnątrz przy temperaturach poniżej 0°C."

Materiały:

  • Instrukcje producentów narzędzi pneumatycznych (sekcja: smarowanie i zalecane oleje)
  • Materiały dydaktyczne z pneumatyki w mechatronice (uzdatnianie sprężonego powietrza, smarownice)
  • Karty charakterystyki i opisy olejów do narzędzi pneumatycznych (porównanie zastosowań w temperaturach ujemnych)
