KWALIFIKACJA ELM3 - CZERWIEC 2019

PYTANIE NR 8.

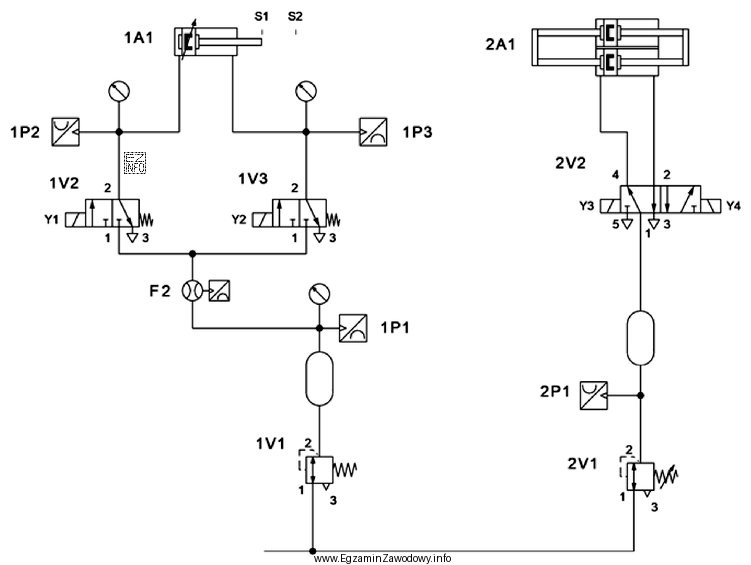

Układ, którego schemat przedstawiono na rysunku, wymaga zasilania
Ilustracja przedstawia schemat pneumatyczno-elektryczny, który jest częścią egzaminu zawodowego dla mechatroników,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ, w którym element wykonawczy jest zasilany sprężonym powietrzem, a sterowanie realizują elementy elektryczne (np. cewki zaworów, czujniki, obwód sterowania), wymaga dwóch rodzajów energii: pneumatycznej i elektrycznej. Dlatego poprawne jest zasilanie sprężonym powietrzem i energią elektryczną.

Pełne wyjaśnienie:

W mechatronice bardzo często spotyka się układy elektropneumatyczne: część wykonawcza (np. siłownik) pracuje dzięki sprężonemu powietrzu, natomiast przełączanie zaworów, sygnalizacja i logika działania realizowane są przez elementy elektryczne (cewki elektrozaworów, czujniki, przekaźniki, sterownik PLC).

Odpowiedź "sprężonym powietrzem i energią elektryczną" jest właściwa, bo łączy oba wymagane media/zasilania: powietrze jako medium robocze do wytworzenia ruchu oraz energię elektryczną do sterowania i/lub sygnalizacji.

Dlaczego pozostałe odpowiedzi są błędne:

  • "olejem hydraulicznym i energią elektryczną" opisuje układ elektrohydrauliczny. W takim układzie medium roboczym jest olej, zwykle z agregatu hydraulicznego. Jeśli na schemacie występują typowe elementy pneumatyczne (np. przygotowanie powietrza, zawory pneumatyczne, siłownik pneumatyczny), to olej hydrauliczny nie jest wymagany.
  • "wyłącznie sprężonym powietrzem" pomija zasilanie części sterującej. Gdy na schemacie pojawiają się elementy elektryczne (np. cewka zaworu, obwód sterowania), układ potrzebuje także energii elektrycznej, nawet jeśli ruch realizuje powietrze.
  • "sprężonym powietrzem i olejem hydraulicznym" miesza dwa różne media robocze. Układy łączone istnieją, ale wymagają jednoznacznych przesłanek na schemacie. W typowym układzie elektropneumatycznym nie ma potrzeby doprowadzania oleju hydraulicznego.

Wskazówka egzaminacyjna: najpierw rozpoznaj medium robocze (powietrze lub olej), a dopiero potem sprawdź, czy na schemacie występuje sterowanie elektryczne. To pozwala poprawnie określić wymagane zasilania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Układ elektropneumatyczny to połączenie pneumatyki (ruch dzięki sprężonemu powietrzu) i elektryki (sterowanie). Powietrze zasila siłownik/napęd, a energia elektryczna zasila elementy sterujące, np. cewki elektrozaworów, czujniki oraz układ sterowania.
Szukaj symboli elementów elektrycznych: cewek przy zaworach, styków, zasilania, oznaczeń przewodów elektrycznych lub elementów automatyki. Jeśli zawór jest sterowany cewką, to nawet przy pneumatycznym medium roboczym potrzebna jest energia elektryczna do sterowania.
W wielu aplikacjach powietrze wykonuje pracę mechaniczną, ale potrzebujesz jeszcze sterowania: sygnałów z czujników, logiki (np. PLC) i wysterowania zaworów. Te funkcje zwykle realizuje elektryka, dlatego układ może wymagać zarówno sprężonego powietrza, jak i zasilania elektrycznego.
Układ pneumatyczny wykorzystuje sprężone powietrze jako medium robocze, a hydrauliczny olej hydrauliczny. W praktyce oznacza to inne źródło zasilania: sprężarka i przygotowanie powietrza vs agregat hydrauliczny. Sterowanie w obu przypadkach może być elektryczne.
Hydraulikę stosuje się, gdy potrzebne są bardzo duże siły, stabilne utrzymanie obciążenia lub praca w trudnych warunkach. Wtedy medium roboczym jest olej, a zasilanie zapewnia agregat hydrauliczny. Jeżeli na schemacie nie ma elementów typowych dla hydrauliki, nie zakładaj oleju.
Zazwyczaj są to symbole siłowników pneumatycznych, zaworów rozdzielających w typowej notacji pneumatycznej oraz elementów przygotowania powietrza (filtr, reduktor, smarownica). Ich obecność sugeruje, że medium roboczym jest sprężone powietrze, a nie olej hydrauliczny.
To typowy efekt "na wszelki wypadek": uczeń próbuje dodać oba media, zakładając, że zwiększa szanse. W większości standardowych układów szkolnych medium robocze jest jedno (powietrze albo olej). Bez jednoznacznych przesłanek na schemacie nie należy mieszać zasilania pneumatycznego i hydraulicznego.
Najczęściej myli się symbole pneumatyczne z hydraulicznymi, pomija obecność sterowania elektrycznego (cewki), albo zakłada, że jeśli jest siłownik, to na pewno hydrauliczny. Pomaga metoda: najpierw medium robocze, potem sterowanie, na końcu weryfikacja, czy nie ma sprzecznych oznaczeń.
Tak, jeżeli zawór jest sterowany cewką elektromagnesu, musi ona być zasilana energią elektryczną. Nawet gdy cała część wykonawcza jest pneumatyczna, brak zasilania elektrycznego uniemożliwi wysterowanie zaworu. Wyjątkiem są zawory sterowane wyłącznie pneumatycznie lub ręcznie.
Należy odłączyć i zabezpieczyć zasilanie elektryczne (aby nie doszło do przypadkowego wysterowania), a następnie odpowietrzyć układ i zredukować ciśnienie w instalacji. W praktyce stosuje się procedury blokady i oznakowania oraz kontrolę braku energii w obu torach: elektrycznym i pneumatycznym.
info

Statystycznie 56% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Dlatego poprawne jest zasilanie sprężonym powietrzem i energią elektryczną."

Materiały:

  • Brak możliwości weryfikacji źródła - wiedza ogólna z dziedziny pneumatyki siłowej i elektropneumatyki (symbole, budowa układów)
  • Brak możliwości weryfikacji źródła - wiedza ogólna z dziedziny hydrauliki siłowej (medium robocze, typowe elementy schematów)
  • Brak możliwości weryfikacji źródła - wiedza ogólna z dziedziny elektrotechniki/automatyki (zasilanie obwodów sterowania)
