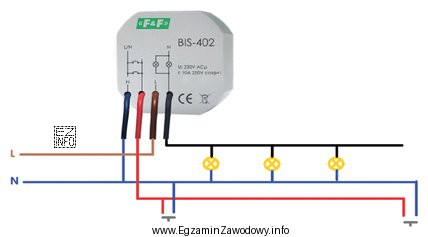

Na rysunku widać układ z urządzeniem oznaczonym jako BIS-402 (F&F), czyli przekaźnikiem bistabilnym (impulsowym). Kluczową cechą tego typu przekaźnika jest to, że zmienia stan wyjścia po każdym krótkim impulsie sterującym (naciśnięciu przycisku chwilowego). Dzięki temu oświetleniem można sterować z wielu niezależnych miejsc, stosując zwykłe przyciski zwierne połączone równolegle.
Na schemacie przewód brązowy (L) i niebieski (N) zasilają moduł, przewód czarny prowadzi na odbiorniki, a odbiornikami są żarówki połączone równolegle. To bezpośrednio wskazuje, że układ dotyczy oświetlenia. Przewód czerwony jest wejściem sterującym podłączonym do przycisków; naciśnięcie dowolnego przycisku wywołuje impuls i przełączenie stanu oświetlenia.
Odpowiedź "załączania oświetlenia korytarza" pasuje do typowego zastosowania przekaźnika impulsowego: korytarze, klatki schodowe, ciągi komunikacyjne, gdzie wygodne jest sterowanie z wielu punktów.
Pozostałe propozycje nie pasują do pokazanego schematu:
- "zabezpieczenia przeciążeniowego obwodu" dotyczy aparatury ochronnej (np. wyłącznika nadprądowego/bezpiecznika). Zabezpieczenie nie jest realizowane przez układ z przyciskami chwilowymi i wyjściem na lampy.
- "zdalnego sterowania bramą" zwykle wymaga innej logiki sterowania (np. impulsu czasowego, wejść dedykowanych, często innych styków/układów bezpieczeństwa). Sam obwód z żarówkami jako odbiornikiem nie odpowiada napędowi bramy.
- "sterowania żaluzjami" wymaga co najmniej dwóch kierunków (góra/dół) i blokady, aby nie wysterować obu kierunków jednocześnie; tu jest pojedyncze wyjście przełączające obwód oświetlenia.
Wskazówka egzaminacyjna: gdy na schemacie odbiorniki są narysowane jako lampy/żarówki, a sterowanie realizują przyciski chwilowe do jednego modułu, najczęściej jest to układ sterowania oświetleniem przekaźnikiem bistabilnym.
