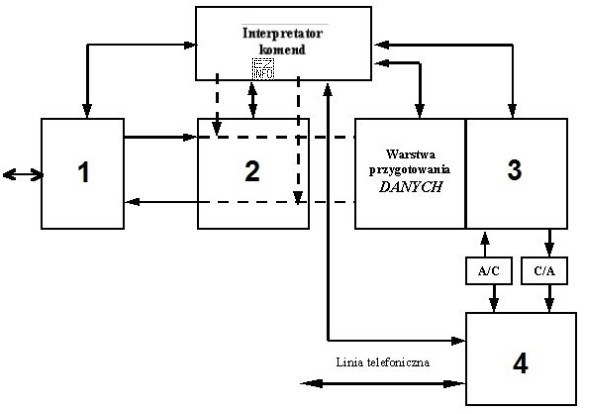

Pytanie dotyczy odczytu elementu z ilustracji – schematu blokowego modemu. W praktyce egzaminacyjnej schemat blokowy przedstawia najważniejsze bloki funkcjonalne (np. tor nadawczy i odbiorczy, interfejsy oraz blok zarządzania pracą urządzenia). Zadaniem zdającego jest wskazanie, która cyfra na rysunku odpowiada blokowi opisanemu jako "układ sterujący".
Odpowiedź "2" jest poprawna, ponieważ na załączonym schemacie cyfrą "2" oznaczono blok pełniący funkcję sterowania, czyli element koordynujący działanie pozostałych części modemu (np. inicjalizację, przełączanie stanów pracy, współpracę z interfejsem oraz nadzór nad przepływem informacji pomiędzy blokami).
Pozostałe odpowiedzi są błędne, bo odnoszą się do innych numerów na rysunku. W takich zadaniach typowym błędem jest zgadywanie "na logikę" (np. wybór cyfry sugerującej centralne położenie) zamiast uważnego odczytania oznaczenia konkretnego bloku. Warto na egzaminie zastosować prostą procedurę:
- najpierw odnaleźć na schemacie blok opisany jako sterowanie (albo blok, do którego prowadzi najwięcej linii sygnałowych sterujących),
- następnie sprawdzić jego oznaczenie cyfrowe,
- na końcu porównać je z podanymi wariantami odpowiedzi.
Umiejętność czytania schematów blokowych jest przydatna w pracy montera/serwisanta, bo pozwala szybciej rozumieć działanie urządzeń abonenckich i skuteczniej diagnozować, w którym obszarze może leżeć usterka.
