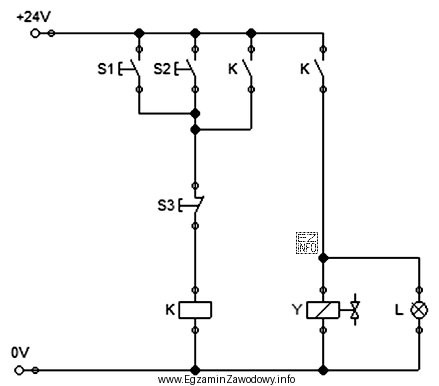

Opis wskazuje na typowy układ sterowania, w którym urządzenie można uruchomić przyciskiem S1 lub S2, a zatrzymać przyciskiem S3. Lampka L ma pełnić rolę sygnalizacji stanu pracy – świecić wtedy, gdy urządzenie jest załączone.
Kluczowy jest podany objaw: po naciśnięciu S1 urządzenie działa, lecz lampka nie świeci. To oznacza, że funkcja uruchomienia została zrealizowana poprawnie. Gdyby uszkodzona była cewka Y lub przekaźnik K, to najczęściej urządzenie nie załączyłoby się w ogóle (brak byłoby elementu, który fizycznie realizuje załączenie/podtrzymanie). Skoro jednak urządzenie pracuje, tor wykonawczy sterowania jest w tej sytuacji logicznie "potwierdzony" działaniem.
Dlatego najbardziej spójna diagnoza dotyczy toru sygnalizacji: lampki L (np. przepalona, uszkodzona oprawka, przerwa w jej obwodzie). W ramach pytania, które każe wskazać element do naprawy lub wymiany, poprawną odpowiedzią jest wymiana/naprawa samej lampki.
Dlaczego pozostałe odpowiedzi są niepoprawne w świetle objawu:
- Cewka Y – jej niesprawność zwykle uniemożliwia załączenie elementu wykonawczego; tu urządzenie działa, więc nie pasuje do objawu.
- Łącznik S2 – uszkodzenie S2 powodowałoby problem z uruchomieniem z S2, ale nie tłumaczyłoby braku świecenia lampki po uruchomieniu z S1.
- Przekaźnik K – analogicznie jak cewka: gdyby nie realizował załączenia/podtrzymania, urządzenie nie pracowałoby po starcie.
Wskazówka egzaminacyjna: gdy układ "działa", ale nie działa tylko informacja o stanie (kontrolka), najpierw sprawdza się elementy sygnalizacji i ich połączenia, a dopiero potem elementy sterujące załączeniem.
