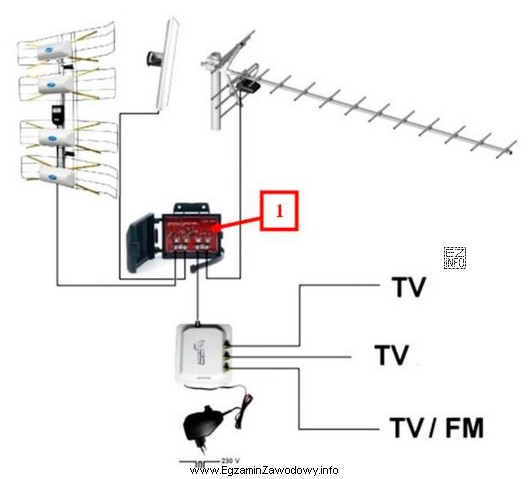

Odpowiedź "zwrotnica antenowa" jest właściwa, gdy urządzenie na rysunku przedstawia element pasywny instalacji antenowej przeznaczony do sumowania sygnałów (np. z różnych anten lub różnych zakresów częstotliwości) do jednego kabla koncentrycznego prowadzącego do odbiornika lub dalszej części instalacji.
Zwrotnice rozpoznaje się typowo po tym, że mają co najmniej dwa wejścia (dla różnych torów) oraz jedno wyjście wspólne. Często spotyka się też opisy wejść/wyjść sugerujące rozdział pasm (np. wejście dla pasma VHF/UHF lub toru SAT/TV), co odróżnia je od zwykłych rozgałęźników.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "konwerter satelitarny" (LNB) jest elementem montowanym przy antenie satelitarnej, na wysięgniku czaszy. Jego zadaniem jest odbiór mikrofal z satelity i przemiana częstotliwości do zakresu przesyłanego kablem koncentrycznym. Zwykle ma charakterystyczny kształt "główki" i mocowanie do uchwytu.
- "rozdzielacz sygnału" służy do podziału jednego sygnału na kilka wyjść (np. dla kilku telewizorów). Funkcjonalnie jest odwrotnością zwrotnicy: zamiast łączyć tory, rozdziela je. Typowo ma jedno wejście i dwa lub więcej wyjść.
- "zasilacz sieciowy" to urządzenie zasilające z wyjściem napięciowym (często z wtykiem i przewodem), a nie element pasywny toru koncentrycznego. W instalacjach antenowych zasilacz stosuje się do wzmacniaczy/aktywnych elementów, ale sam wygląda i działa inaczej niż zwrotnica.
Wskazówka egzaminacyjna: najpierw określ funkcję (sumowanie czy dzielenie), potem sprawdź liczbę złącz i ich przeznaczenie. To zwykle najszybciej odróżnia zwrotnicę od rozdzielacza.
