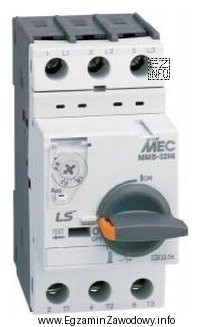

Prawidłowo rozpoznanym urządzeniem jest wyłącznik silnikowy, czyli aparat przeznaczony do ochrony silników (najczęściej asynchronicznych) w obwodach niskiego napięcia. Łączy on dwie kluczowe funkcje: zabezpieczenie przeciążeniowe (termiczne, zależne od prądu w czasie) oraz zabezpieczenie zwarciowe (magnetyczne, szybkie). W praktyce elektryk spotka go w rozdzielnicach, szafach sterowniczych i przy napędach maszyn, często jako element toru mocy przed stycznikiem.
Typowe cechy rozpoznawcze wyłącznika silnikowego (widoczne na obudowie/na froncie aparatu) to m.in. możliwość nastawy prądu w określonym zakresie (pokrętło ze skalą), przyciski/elementy sterujące do załączania i wyłączania oraz konstrukcja przystosowana do zasilania silnika trójfazowego (zwykle trzy tory prądowe). Dzięki nastawie można dopasować ochronę do prądu znamionowego silnika.
Dlaczego pozostałe odpowiedzi nie pasują:
- Rozłącznik izolacyjny służy przede wszystkim do zapewnienia bezpiecznej przerwy izolacyjnej (odłączenia) i prac serwisowych. Zwykle nie ma charakterystycznej nastawy prądowej do ochrony silnika i nie pełni funkcji zabezpieczenia przeciążeniowego w takim sensie jak wyłącznik silnikowy.
- Bezpiecznik przemysłowy (topikowy) jest wkładką/elementem zabezpieczeniowym montowanym w podstawie/rozłączniku bezpiecznikowym. Rozpoznaje się go po odmiennym kształcie (wkładka NH lub cylindryczna) i braku elementów nastawczych – nie jest to aparat z pokrętłem nastawy prądu przeciążeniowego dla silnika.
- Wyłącznik różnicowoprądowy (RCD) chroni głównie przed skutkami porażenia i pożaru, reagując na prąd różnicowy. Charakterystyczne są oznaczenia typu i wartości prądu różnicowego (np. 30 mA) oraz przycisk testu. RCD nie jest typowym zabezpieczeniem zwarciowym/przeciążeniowym silnika i nie ma nastawy prądu silnika w zakresie odpowiadającym prądowi znamionowemu napędu.
Wskazówka egzaminacyjna: gdy zadanie polega na identyfikacji aparatu z ilustracji, szukaj najpierw funkcjonalnych cech na froncie (nastawa, test, dźwignia, liczba torów) i dopiero potem porównuj z nazwą. To ogranicza pomyłki między aparatami, które mają podobne gabaryty i są montowane obok siebie w rozdzielnicy.
