KWALIFIKACJA ROL4 - STYCZEŃ 2020



PYTANIE NR 35.

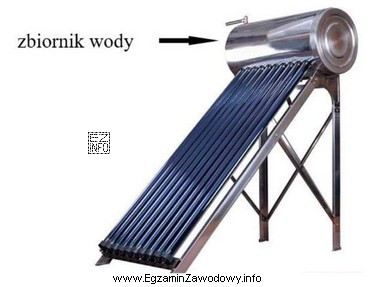

Urządzenie przedstawione na ilustracji służy do przetwarzania
Ilustracja przedstawia urządzenie do przetwarzania energii słonecznej w cieplną, co jest odpowiednie dla kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urządzenie rozpoznawane na ilustracji jako kolektor słoneczny wykorzystuje promieniowanie słoneczne do ogrzania czynnika (np. wody lub roztworu glikolu), czyli przetwarza energię słoneczną w cieplną.
Pozostałe odpowiedzi dotyczą innych konwersji: grzałki elektrycznej, agregatu prądotwórczego na biogaz lub fotowoltaiki.

Pełne wyjaśnienie:

Wskazana odpowiedź "energii słonecznej w cieplną" opisuje typową funkcję kolektora słonecznego. Taki kolektor nie wytwarza prądu; jego zadaniem jest pozyskanie ciepła z promieniowania słonecznego i przekazanie go do czynnika roboczego krążącego w instalacji. Następnie ciepło to może zostać wykorzystane np. do podgrzewania ciepłej wody użytkowej lub do wsparcia ogrzewania (zależnie od układu i sezonu).

Dlaczego pozostałe odpowiedzi są błędne?

  • "energii elektrycznej w cieplną" dotyczy urządzeń takich jak grzałka, promiennik elektryczny czy bojler z grzałką. To inna zasada: najpierw trzeba mieć energię elektryczną, a ciepło jest skutkiem przepływu prądu.
  • "biogazu w energię elektryczną" opisuje pracę agregatu kogeneracyjnego lub silnika gazowego z prądnicą zasilanego biogazem. To technologia oparta o spalanie paliwa gazowego i wytwarzanie energii mechanicznej, a potem elektrycznej.
  • "energii słonecznej w elektryczną" dotyczy fotowoltaiki (paneli PV), gdzie zjawisko fotoelektryczne prowadzi do powstania prądu stałego. Z mylenia PV i kolektorów słonecznych wynika wiele pomyłek egzaminacyjnych.

Wskazówka do nauki: jeśli celem instalacji jest ciepła woda i widać elementy hydrauliczne (rury, obieg czynnika, zasobnik), zwykle mówimy o kolektorze słonecznym (słońce→ciepło). Jeśli celem jest zasilanie urządzeń i mamy okablowanie oraz falownik, to typowe dla PV (słońce→prąd). Na egzaminie warto zawsze czytać odpowiedzi pod kątem kierunku przetwarzania energii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kolektor słoneczny i do czego służy?
Kolektor słoneczny to urządzenie, które wykorzystuje promieniowanie słoneczne do wytwarzania ciepła. Najczęściej służy do podgrzewania ciepłej wody użytkowej lub wspomagania ogrzewania. Nie produkuje prądu jak fotowoltaika, tylko przekazuje energię w postaci ciepła do czynnika w instalacji.
Jaka jest różnica między kolektorem słonecznym a fotowoltaiką?
Kolektor słoneczny zamienia energię słońca na ciepło (np. podgrzanie wody), a fotowoltaika (panele PV) zamienia energię słońca na energię elektryczną. Na egzaminie kluczowe jest rozpoznanie, czy instalacja ma obieg hydrauliczny (kolektor), czy okablowanie i falownik (PV).
Dlaczego kolektor słoneczny nie jest źródłem energii elektrycznej?
Kolektor działa jak absorber ciepła: pochłania promieniowanie i ogrzewa czynnik krążący w rurach. Nie zachodzi w nim proces wytwarzania prądu jak w ogniwie PV. Dlatego poprawny opis pracy kolektora to "energia słoneczna → energia cieplna", a nie "energia słoneczna → energia elektryczna".
Jak rozpoznać na zdjęciu, czy to kolektor słoneczny czy panel PV?
W kolektorach często widać elementy instalacji cieplnej: przyłącza rur, obieg czynnika, czasem informację o zasobniku. Panele PV zwykle mają złącza elektryczne i są częścią systemu z falownikiem. Sama "czarna płyta na dachu" bywa myląca, więc szukaj wskazówek w detalach montażu.
Kiedy w gospodarstwie rolnym stosuje się kolektory słoneczne?
Kolektory są przydatne, gdy potrzeba dużo ciepłej wody, np. w budynkach mieszkalnych, pomieszczeniach socjalnych czy w wybranych procesach gospodarskich wymagających podgrzewania wody. Największą efektywność mają w okresach o większym nasłonecznieniu, gdy można realnie ograniczyć zużycie paliw do podgrzewania wody.
Co oznacza przetwarzanie energii słonecznej w cieplną w praktyce?
Oznacza to, że promieniowanie słoneczne jest pochłaniane przez absorber, a następnie zamieniane na ciepło, które ogrzewa czynnik roboczy. To ciepło trafia dalej do zasobnika lub instalacji grzewczej. W efekcie rośnie temperatura wody/medium bez bezpośredniego zużycia energii elektrycznej na samo wytworzenie ciepła.
Czy odpowiedź "energia elektryczna w cieplną" może dotyczyć OZE?
Może, ale dotyczy innego łańcucha: np. prąd z fotowoltaiki zasila grzałkę lub pompę ciepła, co finalnie daje ciepło. W samym urządzeniu typu grzałka zachodzi jednak konwersja "elektryczna → cieplna". Jeśli na ilustracji jest kolektor, to właściwe jest "słoneczna → cieplna", bo prąd nie jest etapem pośrednim.
Jak działa wytwarzanie energii elektrycznej z biogazu?
Biogaz jest spalany w silniku lub turbinie, co wytwarza energię mechaniczną napędzającą generator. Generator produkuje energię elektryczną, a dodatkowo powstaje ciepło (często wykorzystuje się je w kogeneracji). To zupełnie inna technologia niż urządzenia solarne, bo wymaga paliwa gazowego i układu spalania.
Jakie błędy najczęściej popełnia się w zadaniach o konwersji energii?
Najczęstsze błędy to mylenie PV z kolektorem (słońce→prąd vs słońce→ciepło) oraz nieuwzględnianie kierunku konwersji. Uczniowie czasem wybierają odpowiedź na podstawie jednego słowa ("słoneczna") zamiast sprawdzić, czy mowa o cieple czy elektryczności. Pomaga analiza: źródło → efekt.
Jak przygotować się do pytań o OZE na egzaminie ROL.4?
Ucz się przez porównywanie technologii: kolektor, fotowoltaika, biogaz, pompa ciepła. Dla każdej zapamiętaj: co jest wejściem (słońce/biomasa/prąd), co jest wyjściem (ciepło/prąd) oraz typowe elementy instalacji. Trenuj rozpoznawanie urządzeń ze zdjęć i schematów.
info

Statystycznie 60% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • Encyklopedia PWN – hasło "kolektor słoneczny" (opis: zamiana energii promieniowania na ciepło), https://encyklopedia.pwn.pl/haslo/kolektor-sloneczny;3921717.html - dostęp 2026-03-02
  • Encyklopedia PWN – hasło "ogniwo fotowoltaiczne" (opis: zamiana energii promieniowania na energię elektryczną), https://encyklopedia.pwn.pl/haslo/ogniwo-fotowoltaiczne;3950083.html - dostęp 2026-03-02
  • Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej – poradnik/informacje: kolektory słoneczne (zasada działania i zastosowania), https://www.gov.pl/web/nfosigw - dostęp 2026-03-02

Materiały:

  • Materiały dydaktyczne OZE dla szkół rolniczych (dział: kolektory słoneczne i fotowoltaika)
  • Karty katalogowe i instrukcje producentów kolektorów słonecznych (opis zasady działania)
  • Encyklopedyczne hasła i opracowania o kolektorach słonecznych oraz fotowoltaice
