KWALIFIKACJA BUD18 - PAŹDZIERNIK 2016

PYTANIE NR 35.

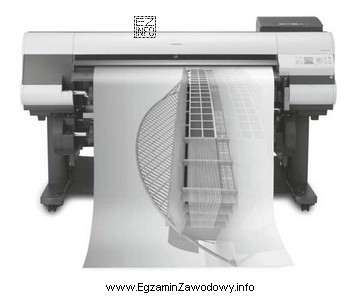

Urządzenie przedstawione na rysunku, służące do drukowania map na arkuszach formatu A-2 i większych, to
Ilustracja przedstawia urządzenie drukujące, które jest ploterem, używanym do drukowania map na dużych arkuszach papieru,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ploter to urządzenie przeznaczone do wydruków wielkoformatowych (typowo A2, A1, A0 i większych), dlatego jest właściwe do drukowania map na dużych arkuszach.
Digitizer służy do wprowadzania/odczytu danych z map, drukarka zwykle do mniejszych formatów, a stereokomparator to przyrząd fotogrametryczny, nie drukujący.

Pełne wyjaśnienie:

Poprawna odpowiedź to "ploter", ponieważ ploter jest urządzeniem przeznaczonym do wydruków wielkoformatowych. W praktyce prac geodezyjnych i kartograficznych mapy, podkłady i zestawienia często przygotowuje się na arkuszach co najmniej A2 (a także większych, np. A1 i A0). Do takiego zadania stosuje się właśnie plotery, które są przystosowane do druku na dużych formatach oraz do pracy z rysunkami/mapami.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "digitizer" (po polsku często: digitalizator) służy do digitalizacji, czyli wprowadzania danych z map/rysunków do postaci cyfrowej (np. odczytu współrzędnych, wektoryzacji). To urządzenie wejściowe, a nie drukujące.
  • "drukarka" jest ogólnym określeniem urządzenia drukującego, ale w kontekście egzaminacyjnym i praktycznym rozróżnia się druk biurowy (często A4/A3) od druku wielkoformatowego. Właśnie to rozróżnienie ma znaczenie w pytaniu, które wskazuje format A2 i większy.
  • "stereokomparator" to przyrząd związany z fotogrametrią i pomiarami/analizą obrazów stereoskopowych. Może kojarzyć się z opracowaniem danych przestrzennych, ale nie jest urządzeniem do wykonywania wydruków map.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się informacja o wydruku map na dużych arkuszach, myśl o urządzeniu dedykowanym do druku wielkoformatowego. Natomiast gdy mowa o przenoszeniu treści map do komputera, właściwsze są pojęcia związane z digitalizacją (digitalizator, skaner) lub opracowaniem fotogrametrycznym (urządzenia stereoskopowe).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Ploter to urządzenie do wydruków wielkoformatowych, używane do drukowania map, planów i rysunków na arkuszach takich jak A2, A1 czy A0. W geodezji przydaje się do przygotowania map do celów projektowych, zestawień sytuacyjno-wysokościowych i materiałów do pracy w terenie.
W praktyce egzaminacyjnej i biurowej "drukarka" kojarzy się z wydrukami standardowymi (najczęściej A4/A3), a ploter z drukiem wielkoformatowym. Gdy wymagany jest format A2 i większy, kluczowa staje się zdolność podawania dużych arkuszy oraz typowe zastosowanie w druku map i rysunków.
Digitizer (digitalizator) to urządzenie do wprowadzania danych z mapy/rysunku do komputera (np. odczyt punktów i wektoryzacja). Ploter działa odwrotnie: służy do wyprowadzania danych na papier, czyli drukowania. Różnica dotyczy więc kierunku pracy: wejście vs wyjście.
Ploter zwykle ma konstrukcję przystosowaną do szerokich arkuszy: duży podajnik/rolę papieru albo szeroki tor prowadzenia arkusza. Często jest większy od drukarki biurowej i bywa ustawiany na stojaku. Na egzaminie pomagają też opisy typu "A2 i większe".
W typowych zadaniach szkolnych i egzaminacyjnych A2 jest traktowany jako wydruk wielkoformatowy, więc wskazuje na ploter. W praktyce mogą istnieć różne urządzenia obsługujące A2, ale w testach liczy się standardowe rozróżnienie: drukarka (częściej A4/A3) vs ploter (A2 i większe).
Stereokomparator jest kojarzony z fotogrametrią i analizą obrazów stereoskopowych (pomiar/porównywanie elementów na parach zdjęć). To narzędzie do opracowania danych przestrzennych, a nie do druku. Jeśli pytanie dotyczy wydruków map, stereokomparator jest zwykle odpowiedzią mylącą.
Najczęściej mylone są: drukarka (bo też drukuje) oraz digitizer (bo pracuje się na mapach). Kluczem jest funkcja: ploter służy do wydruku wielkoformatowego, digitizer do digitalizacji (wprowadzania danych), a drukarka najczęściej do formatów biurowych.
Ploter wykorzystuje się do drukowania map do celów projektowych, szkiców polowych, map do narad i uzgodnień oraz dużych rysunków sytuacyjnych. Ułatwia szybkie przygotowanie czytelnych materiałów w dużej skali, gdy A4/A3 jest niewystarczające.
Trzeba ustawić odpowiedni format arkusza (np. A2), skalę i orientację, sprawdzić ramkę, legendę i czytelność opisów. Ważne jest też dobranie marginesów oraz kontroli kolorów i grubości linii, aby wydruk był zgodny z wymaganiami dokumentacji.
Częsty błąd to wybór odpowiedzi na podstawie ogólnego skojarzenia ("drukarka drukuje wszystko") zamiast analizy formatu i przeznaczenia. Drugi błąd to mylenie procesów: digitalizacja (wejście danych) vs druk (wyjście danych). Pomaga zapamiętanie ról urządzeń.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

Według specjalistów z branży: "Ploter to urządzenie przeznaczone do wydruków wielkoformatowych (typowo A2, A1, A0 i większych), dlatego jest właściwe do drukowania map na dużych arkuszach."

Źródła:

  • Wikipedia: Plotter (computer peripheral) – https://en.wikipedia.org/wiki/Plotter (dostęp: 2026-03-05)
  • Wikipedia: ISO 216 (formaty papieru serii A) – https://en.wikipedia.org/wiki/ISO_216 (dostęp: 2026-03-05)
  • Esri GIS Dictionary: Digitizer – https://support.esri.com/en-us/gis-dictionary/digitizer (dostęp: 2026-03-05)

Materiały:

  • Podstawy kartografii i opracowań mapowych (rozdziały o przygotowaniu wydruków)
  • Materiały dydaktyczne o urządzeniach peryferyjnych w pracowniach GIS/kartograficznych
  • Wprowadzenie do fotogrametrii (pojęcia: stereoskopia, przyrządy stereoskopowe)
