W instalacjach RTV-SAT spotyka się elementy aktywne (wymagające zasilania i wzmacniające sygnał) oraz pasywne (dzielące/odsprzęgające sygnał bez celowego wzmocnienia). Rozpoznanie urządzenia ze zdjęcia/rysunku polega na skojarzeniu jego budowy i typowych cech z funkcją w torze sygnałowym.

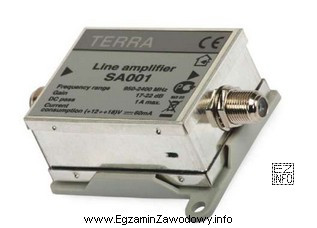

Poprawna jest odpowiedź "wzmacniacz satelitarny", ponieważ taki element jest przeznaczony do zwiększenia poziomu sygnału (lub wyrównania strat) w dystrybucji sygnału satelitarnego/antenowego. W praktyce wzmacniacze są elementami aktywnymi i zwykle mają oznaczenia wejść/wyjść oraz informacje o zasilaniu lub parametrach wzmocnienia.
Dlaczego pozostałe odpowiedzi nie pasują:
- "modulator telewizyjny" pełni inną funkcję: zamienia sygnał audio-wideo lub cyfrowy na sygnał w.cz. w określonym kanale RF. Jest to urządzenie "źródłowe/konwertujące", a nie typowy element do kompensacji strat w sieci antenowej.
- "rozgałęźnik aktywny" służy do podziału sygnału na kilka wyjść, a aktywność polega na wbudowanym wzmocnieniu kompensującym tłumienie podziału. Kluczową cechą jest wielowyjściowość i funkcja rozdzielania, nie samo wzmocnienie toru jako główne zadanie.
- "odgałęźnik pasywny" to element pasywny do pobrania części sygnału z toru przelotowego (port przelotowy i port odgałęźny), bez zasilania i bez wzmacniania. Służy do budowy magistrali i punktów odbioru, a nie do podnoszenia poziomu sygnału.
Wskazówka egzaminacyjna: jeśli na urządzeniu w instalacji antenowej widzisz typowe cechy elementu aktywnego (informacje o wzmocnieniu, zasilaniu, ewentualnie regulacji), myśl o wzmacniaczu lub aktywnym rozdziale. Jeśli kluczową rolą jest konwersja sygnału na kanał RF, wtedy pasuje modulator. Jeśli urządzenie nie wymaga zasilania i realizuje tylko podział/odgałęzienie, to zwykle element pasywny.
