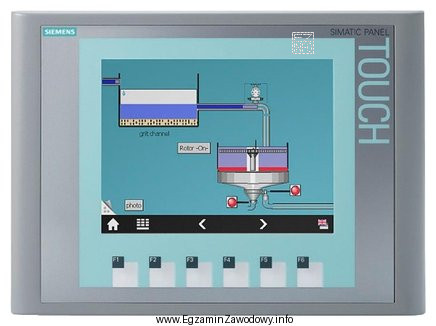

W systemie mechatronicznym dotykowy panel operatorski pełni rolę interfejsu HMI (Human–Machine Interface). Jego zadaniem jest:
- wyświetlanie informacji o stanie maszyny/stanowiska (np. tryb pracy, wartości zadane, alarmy),
- umożliwienie operatorowi wydawania poleceń (start/stop, wybór receptur, potwierdzanie alarmów),
- wprowadzanie i korekta nastaw technologicznych oraz parametrów procesu.
Dlatego odpowiedź "dotykowego panelu operatorskiego" jest właściwa dla urządzenia, które konstrukcyjnie i funkcjonalnie jest przeznaczone do obsługi i wizualizacji.
Odpowiedź "regulatora przepływu" opisuje element realizujący bezpośrednią regulację medium (np. zawór regulacyjny lub przepływomierz z funkcją sterowania). Taki element oddziałuje na proces fizyczny, a nie służy głównie do obsługi przez operatora.
Odpowiedź "analizatora stanów logicznych" dotyczy przyrządu pomiarowego używanego do diagnostyki i analizy sygnałów cyfrowych (magistrale, przebiegi logiczne). Jest to sprzęt testowy, a nie typowy składnik docelowego interfejsu operatora w projekcie.
Odpowiedź "regulatora PID" odnosi się do funkcji/algorytmu sterowania (Proporcjonalny–Całkujący–Różniczkujący), zwykle realizowanego w sterowniku PLC, regulatorze przemysłowym lub w napędzie. Panel HMI może co najwyżej umożliwiać nastawianie parametrów PID, ale nie jest sam w sobie regulatorem.
Wskazówka egzaminacyjna: jeśli urządzenie ma ekran dotykowy i jest przeznaczone do obsługi/wyświetlania, najczęściej klasyfikuje się je jako HMI, a nie element regulacji procesu lub aparaturę diagnostyczną.
