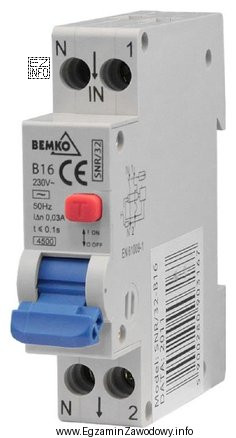

Urządzenie wskazane jako "Wyłącznik różnicowoprądowy z członem nadprądowym" to aparat, który w jednej obudowie realizuje dwie niezależne funkcje ochronne:
- funkcję różnicowoprądową – reaguje na prąd upływu do ziemi (istotne dla ochrony przeciwporażeniowej oraz ograniczania ryzyka pożaru od uszkodzeń izolacji),
- funkcję nadprądową – działa przy przeciążeniu i zwarciu, podobnie jak klasyczny wyłącznik nadprądowy.
W praktyce rozpoznanie takiego aparatu na ilustracji ułatwiają typowe elementy i oznaczenia spotykane na froncie: obecność przycisku testowego (często opisanego jako TEST) oraz parametry związane z prądem różnicowym (np. wartość znamionowego prądu różnicowego). Aparat bywa też szerszy od pojedynczego modułu, ponieważ zawiera więcej mechanizmów pomiarowych i wyzwalających.
Odpowiedź "Czujnik zaniku i kolejności faz" jest błędna, bo takie urządzenie służy do nadzoru zasilania trójfazowego (kolejność i/lub zanik faz), a nie do ochrony przeciwporażeniowej i nadprądowej obwodów. Zwykle ma inne oznaczenia (związane z fazami, asymetrią, opóźnieniem) i inną funkcję w układzie sterowania.
Odpowiedź "Wyłącznik nadprądowy dwubiegunowy" jest błędna, ponieważ sam wyłącznik nadprądowy nie mierzy prądu różnicowego i nie zapewnia ochrony przez zadziałanie na prąd upływu. Chroni głównie przed przeciążeniem i zwarciem, więc brak mu charakterystycznej funkcji różnicowej.
Odpowiedź "Ogranicznik przepięć" także jest błędna: SPD ogranicza krótkotrwałe przepięcia (np. od wyładowań atmosferycznych lub łączeń), ale nie zastępuje ani zabezpieczenia nadprądowego, ani różnicowoprądowego. W rozdzielnicy pełni inną rolę i ma odmienne oznaczenia oraz zaciski.
Wskazówka egzaminacyjna: gdy wśród opcji pojawiają się RCD/RCBO, szukaj na ilustracji cech związanych z testem i prądem różnicowym; gdy pojawia się SPD – myśl o ochronie "przed przepięciem", a nie "przed porażeniem"; gdy pojawia się kontrola faz – kojarz ją z układami trójfazowymi i sterowaniem.
