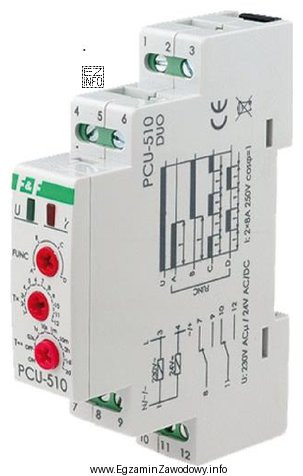

Rozpoznanie aparatu na ilustracji opiera się na tym, jaką funkcję realizuje urządzenie i jakie ma typowe elementy na froncie.
Przekaźnik czasowy jest przeznaczony do wprowadzania zwłoki w działaniu obwodu sterowania. W praktyce oznacza to, że po podaniu sygnału sterującego przekaźnik zadziała dopiero po zadanym czasie albo rozłączy po określonej zwłoce. Z tego powodu typowo spotyka się na nim elementy nastawcze (pokrętła/przełączniki) związane z czasem i trybem pracy, a także sygnalizację stanu.
Odpowiedź "Automat zmierzchowy" nie pasuje, gdyż takie urządzenia służą do sterowania oświetleniem w zależności od natężenia światła. Charakterystyczne są dla nich nastawy progu zadziałania (często opisywane jako poziom oświetlenia) oraz informacja o czujniku zmierzchowym lub wejściu czujnika.
Odpowiedź "Regulator temperatury" jest błędna, jeżeli na urządzeniu nie widać typowych oznaczeń temperatury (np. skala w stopniach) i nie wskazuje ono na współpracę z czujnikiem temperatury. Regulatory temperatury pracują wokół wartości zadanej temperatury, a nie wokół opóźnień czasowych.
Odpowiedź "Przekaźnik priorytetowy" dotyczy urządzeń, które zarządzają obciążeniami i nadają priorytet wybranym odbiornikom (np. odłączają mniej ważne obwody przy przekroczeniu progu). Ich opis i zaciski są zwykle powiązane z pomiarem prądu/mocy lub logiką priorytetu, a nie z nastawą zwłoki.
Wskazówka egzaminacyjna: jeśli pytanie jest "co jest na ilustracji", najpierw wypisz w głowie 2–3 cechy rozpoznawcze: (1) jaka jest wielkość nastawiana (czas/światło/temperatura/moc), (2) jakie są oznaczenia na froncie, (3) do czego urządzenie jest używane w rozdzielnicy. To ogranicza zgadywanie i zwiększa trafność wyboru.
