KWALIFIKACJA MEC3 - STYCZEŃ 2017

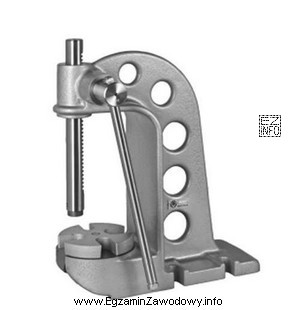

W tym typie zadania kluczowa jest identyfikacja urządzenia po cechach konstrukcyjnych i funkcji widocznych na rysunku. Prasa warsztatowa to urządzenie przeznaczone do wywierania dużej siły nacisku, najczęściej w osi pionowej. Typowo ma:

• sztywną ramę (często w układzie "H" lub bramowym),
• stół/łoże robocze (czasem z regulacją wysokości),
• element naciskowy (np. tłok/siłownik albo śrubę) działający prostopadle do stołu.

Te cechy odróżniają prasę od pozostałych odpowiedzi:

• Wyoblarka ręczna służy do ręcznego kształtowania (wyoblania) blachy na formie. Zwykle kojarzy się z układem rolek lub narzędzi do prowadzenia blachy oraz pracą typowo "na kształt", a nie ze stołem i centralnym tłokiem prasy.
• Giętarka do blach ma charakterystyczne belki/segmenty gnące lub rolki (w zależności od typu) i jest skonstruowana do wykonywania zagięć o zadanym kącie/promieniu. Jej geometria i narzędzia robocze są podporządkowane gięciu, a nie wciskaniu elementów w gniazda.
• Podnośnik śrubowy jest urządzeniem dźwignicowym do unoszenia ładunków (np. pojazdu). Rozpoznaje się go po śrubie i podstawie podporowej; nie ma typowego stołu roboczego i ramy prasy przeznaczonej do przenoszenia sił w procesach montażowych.

W praktyce mechanika-monterа rozróżnienie jest ważne, bo prasa warsztatowa bywa wykorzystywana m.in. do wciskania/wyciskania tulei, sworzni czy łożysk. Przy rozpoznawaniu na egzaminie warto szukać na rysunku: ramy nośnej, osi działania siły oraz płaskiej powierzchni podparcia detalu.
