KWALIFIKACJA INF1 - STYCZEŃ 2018 (test 2)



PYTANIE NR 12.

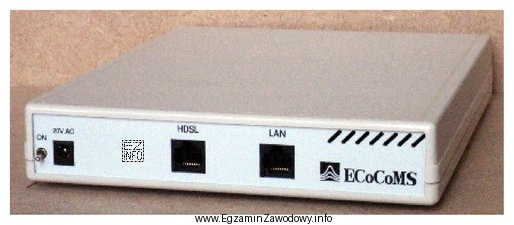

Które urządzenie przedstawiono na rysunku?
Ilustracja przedstawia urządzenie telekomunikacyjne, które jest modemem HDSL.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Modem HDSL to urządzenie kończące łącze HDSL i zapewniające transmisję po parze/parach miedzianych (zwykle z interfejsami liniowymi i portem do urządzenia końcowego). Wzmacniacz/regenerator nie pełni roli modemu, a wariant "z routerem" sugeruje dodatkowe funkcje IP, których nie musi mieć typowy modem HDSL.

Pełne wyjaśnienie:

Technologia HDSL (High-bit-rate DSL) należy do rodziny xDSL i była stosowana do uzyskania relatywnie wysokiej, zwykle symetrycznej transmisji po łączach miedzianych. Urządzeniem, które realizuje zakończenie takiego toru i zamienia sygnał z linii miedzianej na interfejs użytkowy (oraz odwrotnie), jest modem HDSL. To właśnie cecha "terminacji linii i dopasowania sygnału" jest kluczowa dla rozpoznania modemu jako poprawnej odpowiedzi.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu?

  • Wzmacniacz HDSL (często rozumiany jako regenerator/repeater) służyłby do podtrzymania parametrów toru na dłuższych odcinkach, ale nie zastępuje modemu jako urządzenia końcowego. Uczeń może tu ulec skojarzeniu, że "wzmacniacz" jest elementem toru, jednak funkcjonalnie to inna rola.
  • Modem HDSL z routerem sugeruje, że urządzenie oprócz terminacji HDSL realizuje funkcje routingu (np. warstwa IP, NAT, firewall). W praktyce funkcje routera mogą występować w niektórych urządzeniach dostępowych, ale w typowym rozróżnieniu egzaminacyjnym "modem" i "router" to inne klasy sprzętu. Jeśli na rysunku nie ma jednoznacznych oznak funkcji routera (np. wielu portów LAN, opisu WAN/LAN), nie należy tego dopowiadać.
  • Wzmacniacz HDSL z routerem łączy dwie różne kategorie funkcji w jedną odpowiedź, co jest mało realistyczne jako podstawowy typ urządzenia w torze HDSL. Częsty błąd to wybór odpowiedzi "najbardziej rozbudowanej", bo brzmi profesjonalnie, ale egzamin sprawdza rozpoznanie konkretnej klasy urządzenia.

Wskazówka egzaminacyjna: najpierw ustal, czy urządzenie na rysunku wygląda na końcowe (modem/terminator), czy pośrednie (regenerator/wzmacniacz). Dopiero potem rozważ, czy ma cechy urządzenia warstwy IP (router).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest modem HDSL i do czego służy?
Modem HDSL to urządzenie terminujące łącze HDSL w torze miedzianym i realizujące transmisję danych między linią abonencką a urządzeniem końcowym (np. urządzeniem sieciowym operatora lub klienta). Jego rolą jest dopasowanie i przetwarzanie sygnału dla technologii HDSL.
Jak odróżnić modem HDSL od wzmacniacza lub regeneratora?
Modem jest zwykle urządzeniem końcowym toru (na jego końcach), natomiast wzmacniacz/regenerator jest elementem pośrednim, wstawianym w linię dla poprawy zasięgu. W praktyce modem ma interfejs "do użytkownika" i "do linii", a regenerator skupia się na odtwarzaniu sygnału w środku trasy.
Dlaczego w odpowiedziach pojawia się wariant "z routerem"?
To typowy dystraktor: część urządzeń dostępowych łączy funkcję modemu z funkcjami routingu IP, ale nie każdy modem to router. Na egzaminie warto szukać oznak typowych dla routera (np. kilka portów LAN, opis WAN/LAN), a nie zakładać ich z nazwy.
Jakie są typowe zastosowania HDSL w telekomunikacji?
HDSL stosowano głównie do symetrycznej transmisji po kablach miedzianych na potrzeby łączy dostępowych i dzierżawionych. W zadaniach egzaminacyjnych technologia ta bywa przywoływana jako przykład rozwiązań xDSL, które wymagają odpowiednich modemów/terminatorów na końcach toru.
Czy HDSL jest dziś często spotykany w sieciach dostępowych?
W wielu sieciach rozwiązania HDSL są traktowane jako starsze i zastępowane nowszymi technologiami dostępowymi, ale nadal mogą występować w utrzymaniu sieci legacy. Na egzaminie ważniejsze bywa rozpoznanie klasy urządzenia (modem vs regenerator vs router) niż aktualna popularność technologii.
Jakie elementy na panelu urządzenia pomagają rozpoznać modem?
Pomagają oznaczenia portów (liniowe vs użytkowe), opisy interfejsów, a także diody sygnalizacyjne wskazujące synchronizację linii i stan połączenia. Jeśli widać wyraźnie port "do linii" i osobny port "do urządzenia", to zwykle cecha urządzenia typu modem/terminator.
Czy wzmacniacz HDSL to to samo co repeater HDSL?
W ujęciu ogólnym "wzmacniacz" bywa potocznie używany na element regenerujący sygnał, ale technicznie w torach cyfrowych częściej mówi się o regeneratorze/repeaterze. Taki element nie pełni funkcji modemu, bo nie kończy łącza i nie udostępnia interfejsu użytkowego jak modem.
Jakie są najczęstsze błędy przy pytaniach o rozpoznanie urządzeń na rysunku?
Najczęściej uczniowie wybierają "najbardziej rozbudowaną" odpowiedź (np. z routerem), mylą nazwy podobnych technologii lub ignorują małe oznaczenia portów. Dobrym nawykiem jest porównanie wszystkich opcji i ocena, czy dodatkowe funkcje (router) są w ogóle sugerowane przez wygląd urządzenia.
Jak przygotować się do rozpoznawania urządzeń telekomunikacyjnych na egzaminie INF.1?
Warto przejrzeć galerie i instrukcje urządzeń (modemy DSL, ONT, routery, przełączniki, regeneratory), zwracając uwagę na typowe porty i opisy. Pomaga też nauka "po funkcji": co kończy tor, co go regeneruje, a co realizuje routowanie w IP.
Czy sam wygląd obudowy wystarczy do wskazania modemu HDSL?
Czasem tak, ale najpewniejsze są cechy funkcjonalne widoczne na rysunku: opis złączy, rozmieszczenie portów i oznaczenia LED. Jeśli grafika jest słabej jakości, należy szukać najbardziej typowych elementów modemu (port linii + port do urządzenia) i odrzucić opcje dodające nieuzasadnione funkcje.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Modem HDSL to urządzenie kończące łącze HDSL i zapewniające transmisję po parze/parach miedzianych (zwykle z interfejsami liniowymi i portem do urządzenia końcowego)."

Źródła:

  • ITU-T Recommendation G.991.1: High bit rate digital subscriber line (HDSL) transceivers (G.991.1) – opis technologii HDSL
  • ETSI TS 101 524: Access transmission systems on metallic access cables; High bit rate Digital Subscriber Line (HDSL) – specyfikacja techniczna HDSL
  • Starr, T.; Cioffi, J. M.; Silverman, P. J., "Understanding Digital Subscriber Line Technology", rozdziały o HDSL (wydanie książkowe – omówienie architektury i roli modemu DSL)

Materiały:

  • Dokumentacje producentów modemów HDSL/SHDSL (karty katalogowe, instrukcje instalacji)
  • Materiały szkoleniowe z technologii DSL w sieciach dostępowych (xDSL)
  • Zalecenia/standardy opisujące HDSL i pokrewne systemy (ITU-T/ETSI) – przegląd pojęć i architektury
