Urządzenia sterowania ruchem kolejowym (SRK) obejmują m.in. rozwiązania, które zabezpieczają prawidłowe położenie zwrotnic przed przejazdem pociągu. W tej grupie znajdują się różne typy zamków zwrotnicowych, czyli mechanizmów służących do ryglowania (zablokowania) elementów rozjazdu w zadanym położeniu.

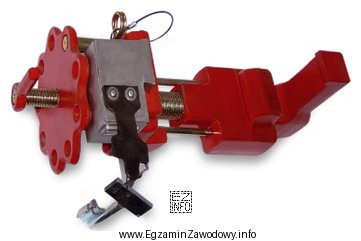

Odpowiedź "Uniwersalny zamek zwrotnicowy" jest właściwa, gdy na rysunku przedstawiono zamek przeznaczony do zabezpieczania zwrotnicy w położeniu zasadniczym lub zwrotnym, stosowany jako rozwiązanie "uniwersalne" (w sensie zastosowania do określonej grupy zwrotnic/układów). W praktyce egzaminacyjnej kluczowe jest rozróżnienie, że zamek to element pełniący funkcję blokady/rygla, a nie jedynie część łącząca elementy zwrotnicy.
Dlaczego pozostałe odpowiedzi są błędne?
- "Zamek trzpieniowy" opisuje inny typ konstrukcji zamka, w którym istotnym elementem jest trzpień realizujący ryglowanie. Jeśli na rysunku widoczny jest inny układ mechanizmu (typ "uniwersalny"), ta odpowiedź nie pasuje.
- "Zamek zwrotnicowy Goetza" to nazwa odnosząca się do konkretnego rozwiązania/rodziny konstrukcyjnej. W zadaniach rozpoznawczych wymagałoby to zgodności cech przedstawionego urządzenia z tym typem; przy braku takich cech wybór byłby nieuzasadniony.
- "Spona iglicowa" nie jest zamkiem. To element mechaniczny związany z iglicami (ich połączeniem/ustaleniem), ale nie pełni roli zamka ryglującego położenie zwrotnicy w rozumieniu urządzeń zabezpieczeniowych SRK.
Wskazówka egzaminacyjna: przy pytaniach "co jest na rysunku" najpierw ustal funkcję elementu (blokuje położenie / przenosi ruch / łączy elementy), a dopiero potem dopasuj nazwę typu. To ogranicza typowe pomyłki wynikające z podobnych nazw ("zamek…", "spona…").
