KWALIFIKACJA BUD19 - STYCZEŃ 2020 (test 3)



PYTANIE NR 25.
W celu oceny prawidłowości położenia punktów granicznych działki zmierzono ich położenie. Dla którego punktu odchylenie liniowe dl, wyznaczone na podstawie danych z pomiaru oraz danych pozyskanych z PZGiK, przekracza wartość dopuszczalną?

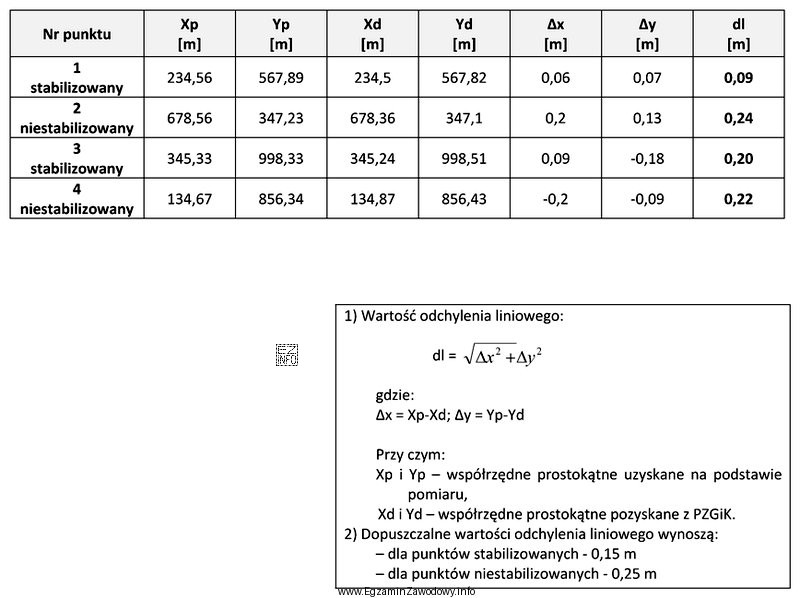

Ilustracja przedstawia tabelę z danymi pomiarowymi dotyczącymi położenia punktów granicznych działki, co jest istotne w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odchylenie liniowe dl oblicza się przez porównanie współrzędnych punktu z pomiaru z danymi z PZGiK (różnice w X i Y złożone do odległości). Następnie wynik porównuje się z wartością dopuszczalną właściwą dla rodzaju punktu (stabilizowany/niestabilizowany). W danych zadania przekroczenie dotyczy punktu 3 stabilizowanego.

Pełne wyjaśnienie:

W zadaniach oceniających prawidłowość położenia punktów granicznych kluczowe są dwa kroki: obliczenie odchylenia liniowego dl oraz porównanie go z wartością dopuszczalną.

1) Obliczenie dl
Najpierw zestawia się współrzędne tego samego punktu pochodzące z dwóch źródeł: z pomiaru terenowego oraz z danych pozyskanych z PZGiK. Dla każdego punktu wyznacza się różnice współrzędnych (w osi X oraz Y), a następnie liczy odchylenie liniowe jako odległość w płaszczyźnie. To pozwala uniknąć błędu polegającego na ocenianiu tylko "większej" z różnic w jednej osi.

2) Dobór i zastosowanie progu dopuszczalnego
Samo dl nie wystarcza do oceny. Trzeba jeszcze dobrać właściwą wartość dopuszczalną. W praktyce geodezyjnej progi te zależą m.in. od tego, czy punkt graniczny jest stabilizowany czy niestabilizowany. Dlatego dla każdego punktu należy użyć progu odpowiadającego jego charakterowi, a dopiero potem oceniać przekroczenie.

Dlaczego poprawna jest odpowiedź "Dla 3 stabilizowanego."?
W danych do zadania (zestawieniu/ilustracji) po obliczeniu dl dla punktów 1–4 i porównaniu z dopuszczalnymi wartościami okazuje się, że tylko dla punktu 3 (stabilizowanego) wyznaczone dl przekracza właściwy próg. To oznacza, że położenie tego punktu wymaga dodatkowej weryfikacji w toku pracy geodezyjnej.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Dla 2 niestabilizowanego" – błąd typowo wynika z mylenia progu dla punktów niestabilizowanych z progiem dla stabilizowanych albo z oceny tylko jednej składowej różnicy.
  • "Dla 1 stabilizowanego." – może być skutkiem zakotwiczenia na pierwszym obliczonym wyniku lub zaokrągleń pośrednich, które sztucznie "zbliżają" wynik do progu.
  • "Dla 4 niestabilizowanego." – często jest wybierane, gdy porównuje się wartości "na oko" (np. największa pojedyncza różnica), zamiast wykonać pełne dl i odnieść je do właściwego kryterium dopuszczalności.

Na egzaminie warto sprawdzać: (1) czy porównujesz te same punkty i te same oznaczenia, (2) czy liczysz odchylenie liniowe, a nie różnicę w jednej osi, (3) czy dobierasz próg dopuszczalny zgodnie z rodzajem punktu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odchylenie liniowe dl w geodezji?
Odchylenie liniowe dl to miara różnicy położenia punktu wyrażona jako odległość między jego współrzędnymi z dwóch źródeł (np. z pomiaru i z PZGiK). W praktyce liczy się je jako odległość w 2D, a wynik porównuje z wartością dopuszczalną.
Jak obliczyć odchylenie liniowe z różnic współrzędnych X i Y?
Najpierw wyznacz różnice współrzędnych (ΔX i ΔY) między danymi z pomiaru i z PZGiK dla tego samego punktu. Następnie oblicz odległość w płaszczyźnie, traktując ΔX i ΔY jako składowe. Dopiero ten wynik jest dl do porównania z progiem.
Dlaczego porównuje się pomiar z danymi z PZGiK przy punktach granicznych?
Porównanie z PZGiK pozwala ocenić zgodność aktualnego położenia punktu z danymi zasobu i wykryć rozbieżności. Jest to przydatne przy weryfikacji jakości danych, identyfikacji punktów problematycznych i planowaniu dalszych czynności (np. weryfikacji w terenie).
Co oznacza, że punkt graniczny jest stabilizowany?
Punkt stabilizowany to punkt graniczny oznaczony w terenie trwałym znakiem (np. znak graniczny), co ma wpływ na sposób jego identyfikacji i ocenę dokładności. W zadaniach egzaminacyjnych ważne jest, że dla różnych rodzajów punktów mogą obowiązywać różne wartości dopuszczalne odchyłek.
Czy punkt niestabilizowany ma inne wymagania dokładności niż stabilizowany?
W praktyce i w zadaniach egzaminacyjnych przyjmuje się, że kryteria dopuszczalnych odchyłek mogą zależeć od tego, czy punkt jest stabilizowany czy nie. Dlatego zawsze trzeba sprawdzić, do jakiej kategorii należy punkt, a dopiero potem porównać wyliczone dl z właściwym progiem.
Jakie są najczęstsze błędy przy wyznaczaniu dl na egzaminie?
Najczęstsze błędy to: liczenie tylko różnicy w jednej współrzędnej zamiast odchylenia liniowego, pomylenie punktów lub ich oznaczeń, użycie niewłaściwego progu dopuszczalnego (stabilizowany vs niestabilizowany) oraz zbyt wczesne zaokrąglanie wyników pośrednich.
Dlaczego nie wystarczy porównać tylko ΔX albo tylko ΔY?
Różnica położenia punktu ma charakter przestrzenny w płaszczyźnie, więc może "rozkładać się" na obie osie. Porównanie tylko ΔX albo tylko ΔY może zaniżyć lub zawyżyć ocenę. Dlatego w zadaniach stosuje się odchylenie liniowe jako odległość wynikową z obu składowych.
Kiedy wynik dl uznaje się za przekraczający wartość dopuszczalną?
Przekroczenie występuje wtedy, gdy obliczone dl jest większe od progu dopuszczalnego przypisanego do danego rodzaju punktu i warunków zadania. W praktyce oznacza to konieczność dodatkowej analizy, weryfikacji danych lub powtórzenia czynności pomiarowych dla danego punktu.
Jak sprawdzić, czy porównuję właściwe dane punktu z PZGiK i z pomiaru?
Najpierw upewnij się, że oznaczenia punktów są zgodne w obu zestawieniach (numer punktu, opis, ewentualne atrybuty). Następnie sprawdź jednostki i układ odniesienia w danych. Dopiero wtedy licz różnice współrzędnych i dl, bo pomyłka w identyfikacji punktu daje pozornie "duże" odchylenia.
Jak przygotować się do zadań o punktach granicznych i dopuszczalnych odchyłkach?
Ćwicz seriami: dla kilku punktów licz różnice współrzędnych i odchylenie liniowe, a potem porównuj z właściwym progiem (zależnym od rodzaju punktu). Utrwal też pojęcia PZGiK, punkt graniczny, stabilizacja oraz zasady pracy z danymi zasobu. Na egzaminie zapisuj kroki obliczeń.
info

Statystycznie 68% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Odchylenie liniowe dl oblicza się przez porównanie współrzędnych punktu z pomiaru z danymi z PZGiK (różnice w X i Y złożone do odległości)."

Materiały:

  • Materiały dydaktyczne z geodezji prawnej dotyczące punktów granicznych i stabilizacji
  • Zadania rachunkowe z geodezji inżynieryjnej: obliczanie odległości i odchyłek w 2D
  • Instrukcje/wytyczne branżowe używane w pracach granicznych (do nauki kryteriów dopuszczalności)
