Połączenia wyrównawcze miejscowe w łazience służą do zmniejszenia różnic potencjałów między jednocześnie dostępnymi częściami przewodzącymi (np. elementami instalacji, metalowymi częściami urządzeń, elementami konstrukcyjnymi). Dzięki temu, nawet w trudnych warunkach (wilgoć, mała rezystancja skóry), ogranicza się ryzyko porażenia przy dotyku dwóch elementów.

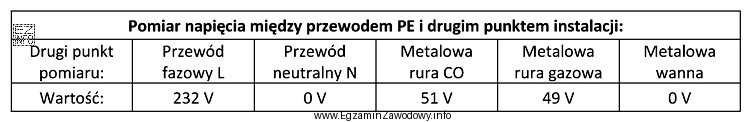

Odpowiedź "Uszkodzone połączenia wyrównawcze miejscowe." jest właściwa wtedy, gdy z zestawu oględzin i pomiarów wynika, że:
- parametry związane z ciągłością połączeń ochronnych/wyrównawczych są nieprawidłowe (np. przerwa, podwyższona rezystancja, niestabilny wynik),
- jednocześnie nie ma przesłanek typowych dla przebicia izolacji lub zwarcia (np. pomiary izolacji nie wskazują na wyraźne uszkodzenie, a objawy zwarciowe nie są dominujące).
Dlaczego pozostałe odpowiedzi są błędne w takim przypadku?
- "Zwarcie między przewodem neutralnym, a ochronnym." sugeruje bezpośrednie połączenie N-PE. Taka usterka zwykle ma inne konsekwencje i byłaby rozpoznawana na podstawie charakterystycznych wyników i objawów pracy instalacji. Sama przerwa/nieciągłość połączeń wyrównawczych nie jest tym samym co zwarcie N-PE.
- "Przebicie izolacji przewodu fazowego do metalowych rur." oznaczałoby pojawienie się napięcia na obcej części przewodzącej. W typowej diagnostyce spodziewa się wtedy wyraźnych nieprawidłowości związanych z izolacją lub zadziałaniem zabezpieczeń. To inny mechanizm niż uszkodzenie połączeń wyrównawczych.
- "Uszkodzona izolacja przewodu neutralnego w pobliżu wanny." dotyczy izolacji przewodu roboczego, a nie elementów systemu wyrównania potencjałów. Sama wada izolacji przewodu neutralnego nie tłumaczy typowych wyników wskazujących na nieciągłość/nieprawidłowość połączeń wyrównawczych.
W praktyce usterki połączeń wyrównawczych miejscowych wynikają często z poluzowanych zacisków, korozji, przerwania przewodu lub błędnego wykonania połączenia. Po naprawie konieczne jest wykonanie ponownych pomiarów potwierdzających poprawność ochrony.
