Sygnał DVB-T (naziemna telewizja cyfrowa) jest sygnałem w.cz. przesyłanym w torze antenowym. Taki sygnał wymaga przewodu koncentrycznego, ponieważ ten typ kabla ma żyłę środkową, dielektryk oraz ekran (oplot/folię), co ogranicza zakłócenia i straty oraz pozwala zachować właściwe parametry toru.

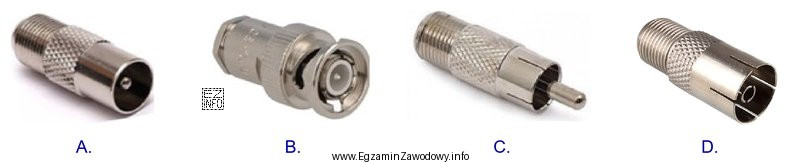

W praktyce instalacje RTV wykorzystują kabel o impedancji falowej 75 Ω oraz złącza przeznaczone do sprzętu telewizyjnego. Wtyk pokazany na rysunku (w poprawnej odpowiedzi) odpowiada właśnie złączom stosowanym na wejściu antenowym telewizora lub dekodera.
Dlaczego pozostałe odpowiedzi są błędne? Zwykle odpowiadają złączom, które:
- nie są przeznaczone do toru antenowego (np. do innych interfejsów),
- mogą nie zapewniać poprawnego ekranowania lub mechanicznego dopasowania do gniazda antenowego,
- w praktyce prowadzą do pogorszenia jakości odbioru (pikselizacja, zaniki sygnału) przez dodatkowe straty, słaby styk ekranu lub niedopasowanie.
Wskazówka egzaminacyjna: jeśli w treści występuje "sygnał z anteny do telewizora/DVB-T", domyślnie myśl o kablu koncentrycznym 75 Ω i typowych złączach antenowych RTV, a nie o przewodach sygnałowych z innych dziedzin (LAN, audio, zasilanie).
