KWALIFIKACJA ELE5 - CZERWIEC 2021

PYTANIE NR 38.

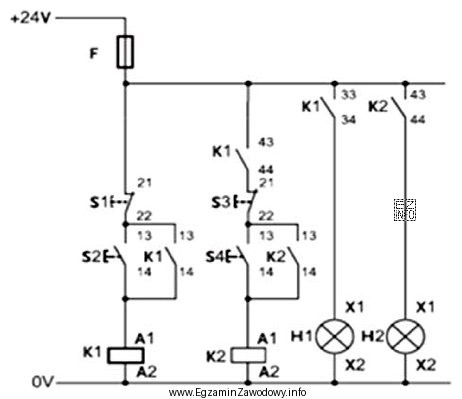

W celu realizacji układu przedstawionego na schemacie należy zastosować styczniki z cewkami na napięcie
Ilustracja przedstawia schemat elektryczny, który jest częścią egzaminu zawodowego dla technika elektryka w kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Cewka stycznika musi być dobrana do napięcia i rodzaju prądu w obwodzie sterowania pokazanym na schemacie.
Jeżeli układ sterowania jest zasilany napięciem 24 V prądu stałego, to należy zastosować styczniki z cewkami 24 V DC. Warianty 24 V AC oraz 230 V (AC/DC) nie będą zgodne z takim zasilaniem.

Pełne wyjaśnienie:

W styczniku elementem wykonawczym jest cewka, która po podaniu właściwego zasilania wytwarza pole magnetyczne i powoduje zadziałanie mechanizmu oraz zmianę stanu styków. Dlatego w praktyce dobór stycznika do układu sterowania nie polega wyłącznie na doborze prądu obciążenia styków mocy, ale również na dopasowaniu napięcia znamionowego cewki oraz tego, czy cewka jest przeznaczona na prąd stały (DC) czy prąd przemienny (AC).

Odpowiedź "24 V DC" jest właściwa wtedy, gdy na schemacie obwodu sterowania widać zasilanie 24 V prądu stałego (np. zasilacz 24 V DC) doprowadzone do obwodu cewek i elementów sterujących. W takiej sytuacji cewka 24 V DC zadziała prawidłowo, a jednocześnie niskie napięcie sterowania jest częstym rozwiązaniem w automatyce ze względu na bezpieczeństwo i kompatybilność z aparaturą sterującą.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym układzie?

  • "24 V AC" – mimo tej samej wartości napięcia, cewka na AC ma inną konstrukcję i parametry pracy; w obwodzie DC może nie zadziałać prawidłowo lub powodować niepożądane efekty (np. brzęczenie, przegrzewanie).
  • "230 V DC" – napięcie niezgodne z typowym obwodem sterowania 24 V; podanie niewłaściwego napięcia na cewkę grozi jej uszkodzeniem lub brakiem zadziałania przy zbyt niskim napięciu.
  • "230 V AC" – to wariant cewki zasilanej bezpośrednio z sieci; jeśli schemat sterowania przewiduje 24 V DC, taki stycznik nie zadziała, bo nie otrzyma właściwego zasilania.

Wskazówka egzaminacyjna: zawsze odczytuj z diagramu źródło zasilania obwodu sterowania (wartość i AC/DC) i dopiero do tego dobieraj cewkę stycznika.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznacza, że cewka stycznika jest przeznaczona do zasilania napięciem 24 V prądu stałego. Taka cewka powinna być zasilana z układu 24 V DC (np. zasilacza). Zasilenie jej innym napięciem lub prądem przemiennym może powodować brak zadziałania albo uszkodzenie.
Różnica dotyczy rodzaju prądu, do którego cewka jest zaprojektowana. 24 V AC pracuje z prądem przemiennym, a 24 V DC z prądem stałym. Mimo tej samej wartości napięcia nie są one zamienne w każdym układzie, bo mają inne parametry pracy i sposób wytwarzania pola magnetycznego.
24 V jest częstym napięciem sterowania, bo ułatwia integrację z aparaturą automatyki i zwykle poprawia bezpieczeństwo obsługi w porównaniu z napięciem sieciowym. Dodatkowo wiele czujników i elementów sterujących pracuje właśnie na 24 V, co upraszcza zasilanie całego układu.
Trzeba znaleźć na schemacie źródło zasilania obwodu sterowania: oznaczenie zasilacza, wartość napięcia oraz symbol AC/DC. Jeśli obwód jest zasilany z zasilacza 24 V DC, dobiera się cewkę 24 V DC. Gdy sterowanie jest z sieci 230 V AC, wybiera się cewkę 230 V AC.
W praktyce nie należy tego zakładać jako rozwiązania poprawnego. Cewka DC jest projektowana do prądu stałego, a podanie AC może skutkować nieprawidłową pracą lub przegrzewaniem. Na egzaminie przyjmuj zasadę: rodzaj prądu i napięcie muszą być zgodne z wymaganiami cewki i schematu.
Jeżeli układ sterowania dostarcza 24 V, to cewka 230 V najczęściej nie zadziała, bo napięcie będzie zbyt niskie. Jeśli odwrotnie: cewka 24 V dostanie 230 V, istnieje wysokie ryzyko natychmiastowego uszkodzenia cewki. Dlatego zawsze porównuj napięcie obwodu sterowania z napięciem znamionowym cewki.
Najczęściej są to: oznaczony na schemacie zasilacz 24 V, tory zasilania opisane jako 24 V, a także elementy automatyki typowo pracujące na 24 V (np. niektóre przekaźniki, czujniki). Kluczowe jest jednak zawsze bezpośrednie oznaczenie źródła i biegunowości/rodzaju prądu.
Chociaż wartość napięcia jest taka sama, prąd przemienny i stały mają inny przebieg w czasie, co wpływa na działanie cewek i aparatury. Cewki oraz układy gaszenia łuku mogą być projektowane pod konkretny rodzaj zasilania. Dlatego na schematach i w doborze aparatury zawsze rozróżnia się AC oraz DC.
Najczęstsze pomyłki to: wybór właściwej wartości napięcia, ale złego rodzaju prądu (AC zamiast DC), kierowanie się "typowym 230 V", mimo że obwód sterowania jest niskonapięciowy, oraz nieuwzględnienie tego, że schemat dotyczy sterowania, a nie obwodu mocy.
Ćwicz czytanie schematów: rozpoznawanie źródła zasilania sterowania, symboli cewek i styków, oraz oznaczeń napięć (AC/DC). Ucz się na przykładach: układy start-stop, podtrzymanie, blokady. Na egzaminie najpierw ustal napięcie obwodu sterowania, dopiero potem dobieraj cewkę stycznika.
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że warianty 24 V AC oraz 230 V (AC/DC) nie będą zgodne z takim zasilaniem.

Materiały:

  • Podręcznik do elektrotechniki/automatyki: styczniki, przekaźniki, obwody sterowania
  • Karty katalogowe styczników (sekcja: napięcia cewek, AC/DC, tolerancje)
  • Materiały szkolne do czytania schematów elektrycznych i sterowniczych
