Silnik szeregowy prądu stałego to odmiana silnika DC, w której uzwojenie wzbudzenia (stojana) jest połączone szeregowo z obwodem twornika. Oznacza to, że prąd zasilania przepływa kolejno przez uzwojenie wzbudzenia i przez twornik. W praktyce rozpoznaje się to na schemacie po tym, że elementy te leżą w tej samej gałęzi obwodu (jedna pętla prądowa), a nie w dwóch równoległych odgałęzieniach.
Dlaczego to jest kluczowe przy uruchomieniu? W silniku szeregowym strumień magnetyczny zależy od prądu płynącego przez uzwojenie wzbudzenia. Jeśli schemat połączeń nie zapewnia przepływu prądu przez wzbudzenie (np. błędne obejście, nieprawidłowe włączenie równoległe lub przerwa), silnik może nie wytworzyć właściwego pola magnetycznego, co prowadzi do nieprawidłowego momentu, niestabilnej pracy lub ryzyka uszkodzeń.

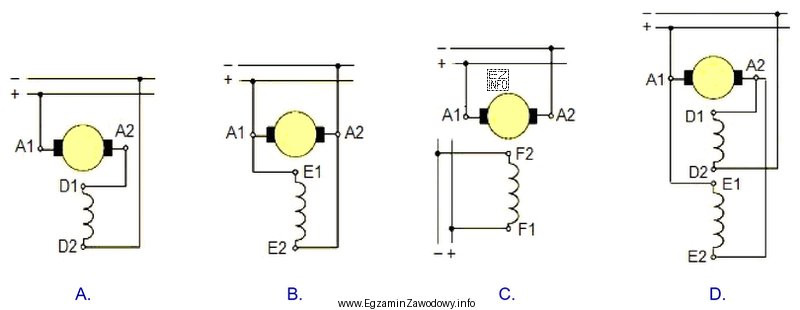

Typowe błędne schematy, które bywają podawane jako odpowiedzi, to:
- połączenie równoległe wzbudzenia i twornika (układ charakterystyczny dla silnika bocznikowego) – prądy w gałęziach są różne, więc nie jest to silnik szeregowy,
- zasilenie samego twornika z pominięciem uzwojenia wzbudzenia – brak właściwego wzbudzenia,
- układ z niewłaściwie włączonym elementem regulacyjnym, który zmienia topologię obwodu tak, że wzbudzenie nie jest w szeregu.
Na egzaminie warto zastosować prostą metodę: prześledzić pętlę prądu od plusa źródła do minusa i sprawdzić, czy po drodze prąd musi przejść przez uzwojenie wzbudzenia oraz twornik. Jeżeli tak – schemat odpowiada silnikowi szeregowemu. Jeżeli pojawiają się rozgałęzienia równoległe między tymi elementami – to inny typ silnika lub błędne podłączenie.
