KWALIFIKACJA ELM6 - CZERWIEC 2023 (test 2)



PYTANIE NR 14.
W celu wymiany uszczelki tłoka siłownika, przedstawionego na ilustracji, należy po odkręceniu przewodów pneumatycznych

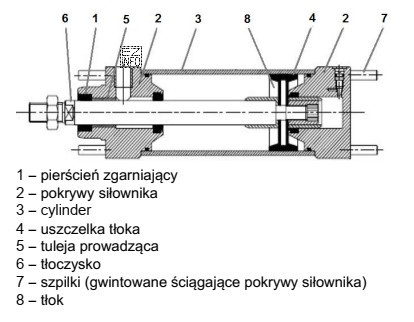

Ilustracja przedstawia przekrój poprzeczny siłownika pneumatycznego, co jest istotne w kontekście kwalifikacji zawodowych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna kolejność wynika z konstrukcji siłownika: szpilki/śruby utrzymują pokrywy, więc najpierw trzeba je zdemontować, aby móc bezpiecznie zdjąć pokrywy. Dopiero po zdjęciu pokryw uzyskuje się dostęp umożliwiający wyjęcie tłoka z cylindra i wymianę uszczelki bez uszkodzeń elementów.

Pełne wyjaśnienie:

W siłowniku pneumatycznym z pokrywami skręcanymi szpilkami (lub śrubami przelotowymi) pokrywy zamykają cylinder i jednocześnie stanowią prowadzenie oraz uszczelnienie dla elementów ruchomych (np. tłoczyska). Z tego powodu dostęp do tłoka i możliwość jego wyjęcia są zwykle możliwe dopiero po otwarciu cylindra.

Odpowiedź "zdemontować szpilki, zdjąć pokrywy, a następnie wyjąć tłok z cylindra" jest logiczna i zgodna z typową praktyką serwisową:

  • Zdemontowanie szpilek usuwa elementy złączne, które utrzymują pokrywy w osi cylindra i zapewniają docisk uszczelnień statycznych.
  • Zdjęcie pokryw otwiera cylinder i uwalnia elementy, które mogą blokować wyjęcie tłoka (pokrywy, prowadzenia, elementy uszczelniające, pierścienie).
  • Wyjęcie tłoka dopiero po zdjęciu pokryw zmniejsza ryzyko zarysowania powierzchni cylindra, uszkodzenia uszczelnień lub wygięcia elementów.

Pozostałe odpowiedzi są błędne, bo zakładają kolejność sprzeczną z zależnościami konstrukcyjnymi:

  • Warianty, w których wyjęcie tłoka jest przed zdjęciem pokryw, pomijają fakt, że pokrywy zwykle zamykają cylinder i mogą mechanicznie uniemożliwiać wysunięcie zespołu tłoka.
  • Warianty, w których zdejmowanie pokryw jest przed demontażem szpilek, są nielogiczne: pokryw nie da się poprawnie zdjąć, jeśli wciąż są skręcone elementami złącznymi.

Wskazówka egzaminacyjna: w pytaniach o kolejność demontażu szukaj "elementów blokujących" (śruby/szpilki/zamki). Najpierw usuwa się złącza, potem otwiera obudowę/pokrywy, a dopiero na końcu wyjmuje element roboczy (tu: tłok) do wymiany uszczelnień.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak bezpiecznie przygotować siłownik pneumatyczny do wymiany uszczelki?
Najpierw odetnij zasilanie sprężonym powietrzem i odpowietrz układ, aby usunąć energię zgromadzoną w instalacji. Dopiero potem odłącz przewody pneumatyczne i zabezpiecz miejsce pracy. To ogranicza ryzyko niekontrolowanego ruchu tłoczyska i wyrzutu elementów przy rozbieraniu.
Dlaczego trzeba najpierw zdemontować szpilki przed zdjęciem pokryw siłownika?
Szpilki (lub śruby przelotowe) zapewniają docisk i utrzymują pokrywy w osi cylindra. Dopóki są na miejscu, pokrywy są mechanicznie zablokowane. Próba zdjęcia pokryw bez demontażu szpilek jest nieskuteczna i może doprowadzić do uszkodzeń powierzchni przylegania lub narzędzi.
Co zazwyczaj blokuje wyjęcie tłoka z cylindra w siłowniku pneumatycznym?
Najczęściej blokadą są pokrywy (denka) cylindra, które zamykają przestrzeń roboczą i prowadzą elementy ruchome. Dodatkowo mogą występować prowadnice, pierścienie oporowe i uszczelnienia statyczne w pokrywach. Dlatego wyjęcie tłoka jest możliwe dopiero po otwarciu cylindra.
Jakie są typowe objawy zużytej uszczelki tłoka w siłowniku?
Typowe objawy to spadek siły i prędkości ruchu, problemy z utrzymaniem położenia, wyraźne przedmuchy (syczenie) oraz gorsza powtarzalność cyklu. Często rośnie też zużycie sprężonego powietrza. W praktyce usterka ujawnia się jako "słabszy" lub "nierówny" ruch tłoka.
Czy kolejność demontażu może się różnić w zależności od typu siłownika?
Tak. Inaczej demontuje się siłowniki z pokrywami skręcanymi szpilkami, inaczej z pokrywami gwintowanymi lub z zabezpieczeniami pierścieniami Segera. Zasada pozostaje podobna: najpierw usuwa się elementy złączne i blokady, potem otwiera cylinder, a na końcu wyjmuje elementy wewnętrzne.
Jak nie uszkodzić cylindra podczas wyjmowania tłoka?
Pracuj na czystym stanowisku, unikaj podważania metalowymi narzędziami po powierzchniach współpracujących i nie ciągnij tłoka "na siłę" przez nieotwarty cylinder. Po zdjęciu pokryw wysuwaj zespół osiowo. Zarysowania cylindra szybko niszczą nowe uszczelki i powodują ponowne nieszczelności.
Jakie narzędzia są najczęściej potrzebne do demontażu pokryw w siłowniku?
Zależnie od wykonania będą to klucze płaskie/nasadowe do nakrętek na szpilkach, ewentualnie klucze imbusowe do śrub oraz narzędzia do zdejmowania pierścieni osadczych, jeśli występują. Przydają się też środki do czyszczenia i smar do montażu uszczelnień.
Dlaczego nie należy wyjmować tłoka przed zdjęciem pokryw, nawet jeśli "da się ruszyć" tłoczysko?
Nawet jeśli tłoczysko ma niewielki luz, pokrywy nadal mogą prowadzić i uszczelniać układ, a ich krawędzie mogą uszkodzić uszczelnienia przy nieprawidłowym wysuwaniu. Ryzykujesz też wygięcie tłoczyska lub zarysowanie cylindra. Poprawna kolejność minimalizuje te zagrożenia.
Jakie błędy najczęściej popełnia się przy wymianie uszczelnień w pneumatyce?
Najczęstsze błędy to praca bez pełnego odpowietrzenia, zabrudzenie elementów podczas montażu, użycie nieodpowiedniego smaru lub montaż uszczelki w złym kierunku. Często pomija się też kontrolę powierzchni cylindra i tłoka. Skutkiem są szybkie nieszczelności mimo "nowych" uszczelnień.
Jak przygotować się do zadań egzaminacyjnych o demontażu siłowników i zaworów?
Ćwicz rozpoznawanie elementów na rysunkach (pokrywy, szpilki, tłok, tłoczysko) i układaj w głowie logiczną sekwencję: odcięcie/odpowietrzenie, odłączenie mediów, demontaż złączy, otwarcie obudowy, wyjęcie części roboczej. Pomaga też analiza typowych konstrukcji siłowników w pneumatyce.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że poprawna kolejność wynika z konstrukcji siłownika: szpilki/śruby utrzymują pokrywy, więc najpierw trzeba je zdemontować, aby móc bezpiecznie zdjąć pokrywy.

Źródła:

  • Festo Didactic, "Pneumatics Basic Level (TP101) – Textbook/Workbook", rozdziały dot. budowy i serwisu siłowników (kolejność demontażu pokryw i elementów złącznych).
  • ISO 4414:2010, "Pneumatic fluid power — General rules and safety requirements for systems and their components" (wymagania ogólne i bezpieczeństwo przy pracach serwisowych układów pneumatycznych).
  • Smuts, J., "Pneumatics: Basic Level", treści dot. budowy siłowników i czynności obsługowych (demontaż pokryw przed wyjęciem elementów wewnętrznych).

Materiały:

  • Podręczniki i kursy podstaw pneumatyki oraz budowy siłowników
  • Materiały szkoleniowe producentów (np. instrukcje serwisowe siłowników)
  • Ćwiczenia warsztatowe: demontaż/montaż siłownika na stanowisku pneumatycznym
