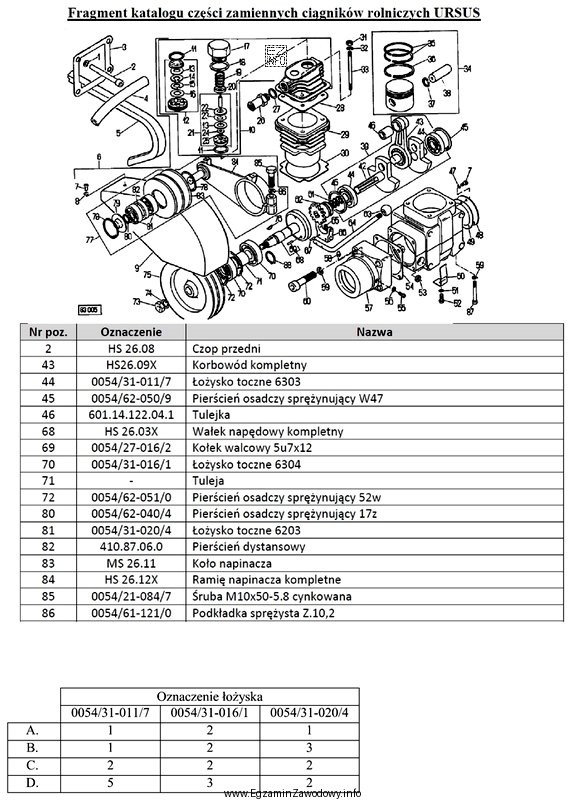

Zadanie sprawdza praktyczną umiejętność korzystania z katalogu części zamiennych (rysunku/zestawienia) podczas przygotowania remontu sprężarki powietrza oraz jej napędu. W takiej dokumentacji każdy element ma swoje oznaczenie (numer/typ), a w tabeli lub opisie podane są pozycje i nazwy.
Aby wyznaczyć liczbę łożysk do zamówienia, należy:
- odnaleźć w pokazanym fragmencie katalogu wszystkie pozycje opisane jako łożyska,
- spisać ich oznaczenia (np. 6204, 6205, 6206),
- zliczyć wystąpienia każdej pozycji w obrębie sprężarki i napędu (często łożysko występuje parami po obu stronach wałka),
- zsumować ilości dla identycznych oznaczeń i podać końcową listę zakupową.
Odpowiedź "Łożysko kulkowe zwykłe 6204 – 2 szt., łożysko kulkowe zwykłe 6205 – 2 szt., łożysko kulkowe zwykłe 6206 – 1 szt." jest poprawna, bo stanowi wynik takiego zliczenia: dwa typy łożysk pojawiają się po dwa razy, a jedno występuje jednokrotnie w analizowanym zespole.
Pozostałe odpowiedzi są błędne, ponieważ odpowiadają typowym pomyłkom przy pracy z katalogiem: pominięciu jednego łożyska, podwójnemu policzeniu tej samej pozycji, albo pomyleniu oznaczeń (np. przestawienie końcowych cyfr). W praktyce taka pomyłka skutkuje brakiem części podczas montażu lub zamówieniem niewłaściwego łożyska, co wydłuża naprawę i zwiększa koszty.
Wskazówka egzaminacyjna: najpierw wypisz wszystkie oznaczenia łożysk, a dopiero potem policz ich ilość. To ogranicza ryzyko pomylenia typów i ułatwia kontrolę wyniku.
